Čo je stroj na valcovanie drôteného lana a ako to funguje

A stroj na valcovanie drôteného lana , tiež nazývaný stroj na navíjanie drôteného lana alebo stroj na navíjanie drôteného lana, je priemyselné zariadenie postavené na navíjanie, vedenie a balenie drôteného lana, oceľového lana alebo podobných pružných kovových výrobkov na cievku alebo bubon rovnomerným spôsobom s riadeným napätím. Stroj otáča navíjaciu cievku, zatiaľ čo posuvný vodiaci systém posúva oceľové lano tam a späť pozdĺž šírky bubna, takže každý obal lana úhľadne sedí vedľa posledného, ​​namiesto toho, aby sa hromadil alebo sa krížil cez seba. Táto základná odpoveď pokrýva hlavnú funkciu zariadenia a nižšie uvedené časti podrobnejšie vysvetľujú pracovný princíp, štruktúru, rozsah kapacity, možnosti automatizácie a typické aplikácie.

Z praktického hľadiska a stroj na drôtené lano tohto typu sa umiestňuje na koniec výrobnej linky, hneď po staniciach uzatvárania prameňa, galvanizácie alebo mazania, kde je potrebné hotové lano zhromaždiť bez krútenia alebo poškodenia povrchu. Pretože drôtené lano je špirálovito uložený výrobok vyrobený z viacerých drôtov a prameňov, nerovnomerné navíjanie môže spôsobiť vnútorné napätie, sploštiť vonkajšie drôty alebo skrátiť únavovú životnosť. Správne skonštruované stroj na oceľové lano znižuje tieto riziká udržiavaním konzistentného napätia a ukladaním každého obalu s kontrolovaným sklonom cez bubon.

Princíp činnosti stroja na navíjanie a navíjanie drôteného lana

Princíp činnosti stroja na valcovanie oceľových lán možno rozdeliť do štyroch koordinovaných činností. Po prvé, hnací motor otáča navíjaciu cievku rýchlosťou, ktorá zodpovedá rýchlosti prichádzajúceho drôteného lana. Po druhé, posuvný alebo rovný veterný mechanizmus, zvyčajne namontovaný na vodiacej koľajnici nad alebo vedľa navijaka, pohybuje zostavou vodiaceho valčeka doľava a doprava v synchronizácii s rotáciou navijaka, takže lano je položené rovnomerne cez bubon a nie sústredené na jednom mieste. Po tretie, napínacie ovládacie zariadenie, ktorým môže byť mechanická brzda ručného kolesa, pneumatická spojka alebo servom riadené rameno, udržuje lano pri navíjaní pod stálou ťažnou silou, čím zabraňuje uvoľneniu cievok, ktoré sa môžu počas prepravy uvoľniť. Po štvrté, riadiaci systém, od jednoduchého manuálneho spínacieho panela až po programovateľný logický ovládač, koordinuje rýchlosť motora, polohu posuvu a spätnú väzbu napnutia, takže celý cyklus prebieha bez zásahu operátora pri každom obale.

Na mnohých priemyselný stroj na valcovanie drôtených lán Modely, samotný navijak je namontovaný na sklopnom alebo otočnom ráme, ktorý umožňuje vyklopenie plného navijaka pre jednoduchšie páskovanie a vybratie a následné vrátenie do horizontálnej polohy navíjania pre ďalší cyklus. Vodiace valčeky umiestnené pred posuvnou jednotkou pomáhajú narovnať prichádzajúce lano a odstraňovať drobné zauzlenia, čo ďalej chráni stroj na výrobu lana a výrobok pred zbytočným opotrebovaním.

Izometrické usporiadanie vyššie ilustruje šesť funkčných zón, ktoré sa nachádzajú na väčšine navíjacích a navíjacích zariadení tohto typu. Posuvná vodiaca lišta, označená ako jedna, nesie zostavu vodiaceho valčeka, označenú ako dva, cez šírku cievky, takže prichádzajúce lano je umiestnené v kontrolovanom stúpaní. Hnací motor, označený ako tri, je namontovaný na základni a cez prevodovku sa pripája k hriadeľu cievky, aby poskytoval konzistentný rotačný krútiaci moment. Navíjacia cievka alebo bubon, označený ako štyri, drží hotové drôtené lano a je zvyčajne podopretý na ťažkom zváranom ráme, aby zvládol kombinovanú hmotnosť lana a cievky. Koliesko na ovládanie napnutia, označené päť, umožňuje operátorovi alebo servosystému nastaviť brzdnú silu tak, aby lano zostalo napnuté bez nadmerného namáhania. Základný rám, označený ako šesť, je vyrobený z konštrukčnej ocele a ukotvuje celú zostavu k podlahe, aby sa znížili vibrácie pri vysokorýchlostnom navíjaní.

Štruktúra stroja a referencia produktu

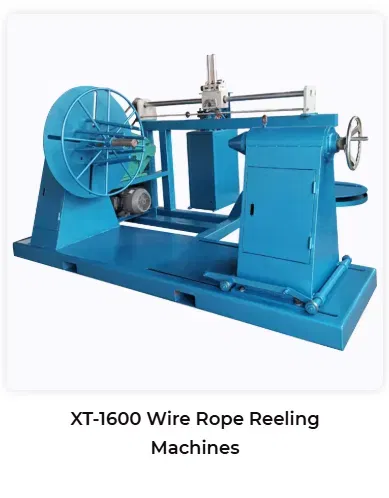

Na fotografii nižšie je znázornený zástupca stroj na navíjanie drôteného lana , model XT-1600, ktorý odzrkadľuje štrukturálne usporiadanie opísané na obrázku vyššie. Zostava cievky na ľavej strane sa otáča na ťažkom hriadeli podoprenom ložiskami vankúšového bloku, zatiaľ čo priečna koľajnica umiestnená nad cievkou vedie oceľové lano rovnomerne cez čelo bubna počas navíjania. Hnací motor je namontovaný nízko na ráme, aby udržal ťažisko blízko zeme, čo pomáha stroju zostať stabilný pri manipulácii s ťažkými zvitkami oceľového lana. Na pravej strane ručné koleso spojené s trecím kotúčom umožňuje jemné nastavenie napätia chrbta, čo je užitočné najmä pri navíjaní lán rôznych priemerov alebo tuhostí. Základný rám je skôr jednoducho vyrobená oceľová konštrukcia než zoskrutkovaná zostava samostatných častí, ktorá podporuje dlhodobú štrukturálnu integritu pri opakovaných cykloch zaťaženia.

Stroj na navíjanie drôteného lana XT-1600, zobrazený so zostavou cievky, priečnou koľajnicou, hnacím motorom a kolieskom na ovládanie napnutia

Táto konfigurácia je vo všeobecnosti reprezentatívna pre zariadenia používané na automatický stroj na navíjanie drôtu a automatický stroj na navíjanie drôtu povinnosti v závodoch na výrobu oceľových lán, káblov a lán. Pretože navijak sedí na otvorenom ráme a nie v uzavretom kryte, pracovníci údržby majú priamy prístup k ložiskám, hnacej reťazi alebo remeňu a posuvnému mechanizmu, čo zjednodušuje rutinnú kontrolu. Usporiadanie tiež umožňuje vysokozdvižnému vozíku alebo mostovému žeriavu priblížiť sa priamo k cievke na nakladanie a vykladanie hotových zvitkov, čo je dôležité v zariadeniach, ktoré každú zmenu presúvajú veľké objemy lana cez navíjaciu stanicu.

Proces tvarovania a navíjania drôteného lana

Proces navíjania na typickom stroj na výrobu drôtených lán linka sleduje opakovateľnú sekvenciu od príjmu surového lana až po hotový zabalený zvitok. Pochopenie každého kroku pomáha vysvetliť, prečo je konzistentné napätie a zarovnanie vedenia tak dôležité pre kvalitu konečného produktu.

1. Drôtené lano prichádza z uzatváracej alebo splietacej linky a prechádza cez vyrovnávacie valce, ktoré odstraňujú drobné zakrivenie.
2. Lano vstupuje do riadiacej jednotky napnutia, kde sa brzdná sila nastavuje podľa priemeru lana a konštrukcie.
3. Traverzový vodič umiestni lano do počiatočného bodu na prázdnom kotúči a začne prvé ovíjanie.
4. Motor navijaka a motor posuvu fungujú spoločne, takže každý obal sedí vedľa predchádzajúceho bez medzier alebo presahov.
5. Po dokončení vrstvy sa smer posuvu automaticky obráti a navíjanie pokračuje na ďalšej vrstve.
6. Po dosiahnutí cieľovej dĺžky alebo kapacity cievky sa stroj zastaví, koniec lana sa zaistí a hotová cievka sa pripraví na páskovanie a prepravu.

Na poloautomatických strojoch operátor monitoruje tento cyklus a manuálne spúšťa kroky zastavenia a rezania lana. Na pokročilejších hydraulický stroj na tvarovanie drôtených lán a PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

Výrobná kapacita a materiálová kompatibilita

Navíjacie a navíjacie zariadenia v tejto kategórii sú vo všeobecnosti skonštruované podľa priemeru a hmotnosti oceľového lana, s ktorým sa manipuluje. V závislosti od modelu a konfigurácie sú stroje bežne rozdelené do tried ľahkého, stredného a ťažkého zaťaženia, ktoré zodpovedajú rôznym veľkostiam cievok, výkonu motora a pevnosti rámu. Nižšie uvedená tabuľka predstavuje typickú klasifikáciu používanú naprieč priemyselná linka na výrobu drôtených lán segmente, založené skôr na spoločných špecifikáciách zariadení než na akomkoľvek certifikovanom výsledku testu.

Tento stĺpcový graf zoskupuje zariadenia do troch všeobecných tried na základe maximálneho priemeru oceľového lana, z ktorých každá je zvyčajne skonštruovaná tak, aby vyhovovala. Ľahké stroje sú bežne špecifikované pre priemery do približne dvadsať milimetrov a často sa používajú na menšie káblové a lanové výrobky vo všeobecnej výrobe. Stredne náročné stroje rozširujú tento rozsah na zhruba tridsaťpäť milimetrov a sú často vyberané pre štandardnú konštrukciu a lanové lano. Ťažké stroje sú skonštruované so zosilnenými rámami a pohonmi s vyšším krútiacim momentom, aby zvládli priemery blížiace sa k päťdesiatim milimetrom, čo zodpovedá požiadavkám na zdvíhanie, ťažbu a námorné laná vo veľkom meradle. Presný údaj pre každý konkrétny stroj závisí od jeho výkonu motora, veľkosti cievky a konštrukcie rámu, takže túto tabuľku treba chápať skôr ako všeobecnú referenciu než ako pevnú špecifikáciu pre každý model. Materiálová kompatibilita v rámci týchto tried zvyčajne zahŕňa drôt z uhlíkovej ocele, galvanizovaný oceľový drôt, rôzne legované oceľové drôty a drôtené laná z nehrdzavejúcej ocele, pretože samotný navíjací mechanizmus pracuje predovšetkým s priemerom a tuhosťou lana, a nie so špecifickou triedou ocele.

Úroveň automatizácie a riadiaci systém

Moderné automatický stroj na navíjanie drôtu systémy sú vo všeobecnosti ponúkané v poloautomatických a plne automatických konfiguráciách. V poloautomatickom nastavení operátor nastaví napätie a spustí cyklus, pričom synchronizácia posuvu a rýchlosti prebieha automaticky. V plne automatickom nastavení spravuje programovateľný logický ovládač počítanie dĺžky lana, zmeny vrstiev, spätnú väzbu napätia a podmienky zastavenia, čo znižuje úroveň pozornosti operátora, ktorá je potrebná počas nepretržitej výroby. Radarová tabuľka nižšie sumarizuje všeobecné výkonnostné charakteristiky spojené s dobre skonštruovaným zariadením v tejto kategórii, prezentované v jednoduchej relatívnej mierke na ilustráciu, a nie ako výsledky formálneho porovnávacieho testu.

Radarová tabuľka zobrazuje šesť všeobecných charakteristík, ktoré kupujúci bežne hodnotia pri kontrole navíjacieho a navíjacieho zariadenia, vrátane úrovne automatizácie, presnosti riadenia, štrukturálnej odolnosti, kapacitnej flexibility, jednoduchosti údržby a dokonca kvality navíjania vrstvy. Úroveň automatizácie odráža, aká časť cyklu navíjania prebieha bez manuálneho zadávania po spustení procesu. Presnosť ovládania sa týka toho, ako presne napínacie a posuvné systémy reagujú na zmeny priemeru alebo rýchlosti lana. Konštrukčná odolnosť odráža dizajn rámu a komponentov, ktoré majú vydržať opakované veľké zaťaženie v priebehu času. Flexibilita kapacity udáva, ako dobre si jeden stroj dokáže poradiť s radom priemerov lán a veľkostí cievok namiesto jedného pevného produktu. Jednoduchosť údržby a kvalita rovnomerného navíjania vrstvy súvisia s tým, ako ľahko sa dá zariadenie kontrolovať, nastavovať a udržiavať v dobrom prevádzkovom stave počas pravidelného používania. Týchto šesť dimenzií je prezentovaných spoločne, aby čitateľom poskytli všeobecný rámec pre hodnotenie zariadenia, a nie priraďovanie presného číselného skóre akémukoľvek jednotlivému stroju.

Aplikačné odvetvia pre zariadenia na navíjanie drôtených lán

Stroje na navíjanie a navíjanie drôteného lana sa používajú všade tam, kde je potrebné navinúť hotové laná, káble alebo podobné flexibilné oceľové výrobky na cievku na skladovanie, prepravu alebo priame použitie. Bežné aplikačné odvetvia zahŕňajú stavebníctvo, kde sa lano používa v žeriavoch, kladkostrojoch a lešenárskych systémoch, baníctvo, kde lano manipuluje s ťažkými nákladmi v šachtách a dopravných systémoch, námorná doprava a lodná doprava, kde sa kotviace a takelážne lano musí navíjať bez toho, aby došlo k skrúteniu, a všeobecné operácie zdvíhania a takeláže vo výrobných závodoch. Podľa správy o prieskume trhu, ktorú zverejnila Persistence Market Research, predstavuje stavebníctvo popredný aplikačný segment pre oceľové laná, ktoré v roku 2025 prispeje k viac ako tridsiatim deviatim percentám trhových príjmov, pričom zvyšný podiel sa rozdelí medzi ťažbu, námorníctvo, ropu a plyn a ďalšie priemyselné a žeriavové použitia.

Vyššie uvedený donutový graf sumarizuje túto distribúciu aplikácií vo vizuálnej forme. Stavebný segment tvorí najväčší jednotlivý podiel, poháňaný neustálym dopytom po žeriavoch, výťahoch a zariadeniach na manipuláciu s materiálom na stavbách a pozemkoch infraštruktúry. Kombinovaný zostávajúci podiel odzrkadľuje širokú škálu iných sektorov, ktoré sa spoliehajú na správne zvinuté oceľové laná, vrátane banskej dopravy a šachtových systémov, námorných kotviacich a ťažných operácií, ropných a plynových vrtov a zdvíhacích prác a všeobecného priemyselného používania žeriavov. Pretože tieto sektory konečného použitia majú rôzne pracovné cykly a podmienky prostredia, mnohé závody prevádzkujú viac ako jeden typ navíjacieho a navíjacieho stroja, aby zodpovedali požiadavkám na priemer lana, povrchovú úpravu a balenie pre každý trh, ktorému slúžia. Táto distribúcia tiež vysvetľuje prečo dodávateľ vysokovýkonných zariadení na valcovanie lana prevádzky často zachovávajú rad veľkostí cievok namiesto jednej pevnej konfigurácie, pretože požiadavky zákazníkov sa výrazne líšia medzi konštrukčným lanom a špecializovaným námorným alebo banským lanom.

Valcovanie drôteného lana vs stroj na skrúcanie: Aký je rozdiel

Stroj na valcovanie alebo navíjanie drôteného lana a stroj na skrúcanie drôteného lana slúžia rôznym štádiám výrobného procesu a pochopenie tohto rozdielu pomáha inžinierom a kupujúcim vybrať správne zariadenie pre danú výrobnú linku. Skrúcací stroj, niekedy nazývaný splietací alebo uzatvárací stroj, vytvára samotné drôtené lano skrúcaním jednotlivých drôtov do prameňov a potom skrúcaním týchto prameňov okolo jadra. Valcovací alebo navíjací stroj pracuje potom, čo je lano už vytvorené, a jeho úlohou je navinúť hotové lano na cievku alebo bubon na uskladnenie a prepravu.

V integrovanom linka na výrobu drôtených lán Tieto dva typy strojov sú zvyčajne spojené medziľahlými procesmi, ako je galvanizácia, mazanie alebo kontrola, takže skrútené lano prechádza z uzatváracieho stroja cez tieto stanice predtým, ako dosiahne konečnú fázu navíjania a navíjania. Výber správneho valcovacieho alebo navíjacieho stroja pre koniec šnúry závisí predovšetkým od rozsahu priemerov, hmotnosti a formátu balenia potrebného pre hotové lano, a nie od metódy skrúcania použitej skôr v procese.

Vyhliadky rastu odvetvia pre drôtené laná a súvisiace vybavenie

Dopyt po zariadeniach na manipuláciu s drôteným lanom, vrátane navíjacích a navíjacích strojov, má tendenciu sledovať celkový rast na samotnom trhu s drôteným lanom, pretože každý vyrobený meter lana musí byť nakoniec navinutý a zabalený. Podľa správy MarketsandMarkets sa predpokladá, že celosvetový trh s oceľovými lanami vzrastie z približne desať až päť miliárd amerických dolárov v roku 2025 na takmer trinásť až deväť miliárd amerických dolárov do roku 2030 pri zloženom ročnom raste približne päť až osem percent. Nižšie uvedená tabuľka predstavuje ilustratívnu trajektóriu rastu vypočítanú z tejto vykazovanej miery, ktorá ukazuje, ako by sa trh tejto veľkosti mohol rok čo rok rozvíjať, ak rast zostane počas obdobia stabilný.

Tento plošný graf ukazuje stabilnú vzostupnú líniu od tesne nad desať miliárd dolárov v roku 2025 k takmer štrnástim miliardám dolárov v roku 2030, čo je v súlade so zloženou mierou ročného rastu, ktorú uvádza MarketsandMarkets pre globálny trh s oceľovými lanami. Postupný sklon odráža vyspelé odvetvie s dôslednou, nie výbušnou expanziou, ktorá je typická pre trhy s kapitálovým vybavením a infraštruktúrou. Rast tohto druhu sa vo všeobecnosti pripisuje pokračujúcim investíciám do výstavby, infraštruktúry a ťažobných projektov po celom svete, spolu s neustálym dopytom po výmene, keď existujúce lano dosiahne koniec svojej životnosti. Keďže sa celková výroba lán rozširuje, musí sa súčasne rozširovať aj kapacita navíjania a navíjania na konci výrobných liniek, čo podporuje prebiehajúce investície do automatický stroj na navíjanie drôtu a related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

Návod na údržbu a životnosť zariadenia

Bežná údržba zohráva významnú úlohu pri udržiavaní hladkého chodu stroja na valcovanie oceľového lana počas jeho životnosti. Základný plán údržby vo všeobecnosti zahŕňa mazanie ložísk a komponentov pohonu, kontrolu opotrebenia alebo nesprávneho nastavenia vodiacich valčekov a pravidelné kontroly mechanizmu na reguláciu napnutia, aby sa potvrdilo, že stále presne reaguje v celom rozsahu priemerov lana, s ktorým má stroj manipulovať.

• Skontrolujte a namažte ložiská hriadeľa navijaka a hladiny oleja v prevodovke podľa plánu výrobcu.
• Skontrolujte opotrebovanie priečnych vodiacich valčekov a koľajníc, pretože nerovný povrch môže spôsobiť nerovnomerné navíjanie vrstvy.
• Pravidelne kontrolujte nastavenia napínania, najmä po prepnutí na iný priemer alebo materiál lana.
• Preskúmajte elektrické ovládacie skrine a káblové pripojenia, aby ste znížili riziko neplánovaných prestojov.
• Udržujte základný rám a okolitú pracovnú oblasť bez nečistôt, ktoré by mohli prekážať pri nakláňaní alebo otáčaní kotúča.

Zariadenia, ktoré dodržiavajú dôslednú rutinu údržby, vo všeobecnosti zažívajú menej neplánovaných prerušení a môžu predĺžiť praktickú životnosť ich stroj na výrobu drôtených lán zariadení. Pretože navíjacie stroje pracujú nepretržite počas výrobných zmien, dokonca aj malé odchýlky v posuvnom systéme sa môžu časom nahromadiť do viditeľných defektov vinutia, čo robí rutinnú kontrolu dôležitou súčasťou celkového riadenia zariadenia a nie voliteľnou úlohou.

O Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

Jiangsu Xingtai Hydraulic Manufacturing Co Ltd bola založená v roku 1992 a nachádza sa v meste Taizhou, provincia Jiangsu, Čína. Spoločnosť sa špecializuje na výrobu hydraulických lisov na drôtené laná, strojov na žíhanie a zužovanie drôtených lán, hliníkových objímok, zdvíhacích svoriek a súvisiacich zariadení na manipuláciu s drôteným lanom, ako sú stroje na navíjanie a navíjanie popísané v tomto článku. Xingtai Hydraulic pracuje s výrobnými zariadeniami, technickým personálom, testovacími zariadeniami a systémom riadenia kvality zameraným na konzistentný výkon v celom sortimente zariadení.

Kovanie používané v hydraulických strojoch Xingtai sú kované z vysoko pevnej legovanej ocele a telo stroja pre jeho lisovacie zariadenie je vyrobené z jedného bloku materiálu na podporu konštrukčnej integrity a dlhej životnosti. Hydraulické systémy spoločnosti využívajú usporiadanie dvojitého tlakového čerpadla na prívod oleja, ktoré je navrhnuté tak, aby umožňovalo rýchly pohyb nahor a nadol pri zachovaní kontrolovaného procesu lisovania, čo prispieva ku kvalite lisovania a efektívnosti výroby na svojich hydraulických produktových radoch.

Hydraulické zariadenia Xingtai boli dodané zákazníkom do mnohých krajín vrátane Spojeného kráľovstva, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany a Poľska. Spoločnosť pracuje na filozofii zameranej na konzistentnú kvalitu, konkurencieschopné postavenie a dlhodobý záväzok voči vzťahom so zákazníkmi a naďalej poskytuje služby existujúcim aj novým klientom v celom sortimente zariadení na spracovanie a manipuláciu s oceľovými lanami, vrátane stroj na drôtené lano supplier vzťahy vybudované rokmi skúseností s exportom.

Často kladené otázky

Q1: Aký je hlavný účel stroja na valcovanie drôteného lana
A1: Jeho hlavným účelom je rovnomerné navíjanie hotového oceľového lana na kotúč alebo bubon pomocou koordinovaného otáčania kotúča, priečneho vedenia a riadenia napätia, aby sa zabránilo zamotaniu alebo nerovnomerným vrstvám.

Q2: Ako sa stroj na valcovanie drôteného lana líši od krútiaceho stroja
A2: Valcovací alebo navíjací stroj navíja už vytvorené lano na cievku, zatiaľ čo skrúcací alebo uzatvárací stroj formuje samotné lano skrúcaním drôtov a prameňov dohromady skôr vo výrobnej linke.

Q3: Aké priemery oceľových lán dokáže tento typ zariadenia zvyčajne zvládnuť
A3: V závislosti od modelu a konfigurácie sú stroje v tejto kategórii bežne vyrábané pre priemery v rozmedzí od približne desať do päťdesiat milimetrov, ktoré pokrývajú ľahké, stredné a ťažké aplikácie.

Q4: Aké materiály sú kompatibilné so strojmi na navíjanie drôteného lana
A4: Tieto stroje bežne spracovávajú drôt z uhlíkovej ocele, pozinkovaný oceľový drôt, rôzne drôty z legovanej ocele a drôtené lano z nehrdzavejúcej ocele, pretože navíjací mechanizmus reaguje hlavne na priemer a tuhosť.

Q5: Akú údržbu vyžaduje stroj na navíjanie drôteného lana
A5: Bežná údržba vo všeobecnosti zahŕňa mazanie ložísk a prevodovky, kontrolu vodiacich valčekov a koľajníc, pravidelné kontroly napínania a pravidelnú kontrolu komponentov elektrického ovládania.
