Hydraulickéký krimpovací stroj na drôtené laná (košový rám) GT-1350 je vysokokapacitné riešenie kovania navrhnuté pre priemery oceľových lán do 66 mm pri viacnásobnom lisovaní , schopné udržať maximálny pracovný tlak 56 MPa a poháňaná 11 kW dvojstupňovou hydraulickou pohonnou jednotkou. If you need a machine that combines basket-frame structural strength, CE certification, and compatibility with GT-500T die sets, this unit delivers on all fronts.

Understanding the 3-6 rule in wire rope je základným kontextom pre výber správneho krimpovacieho zariadenia. Pravidlo 3-6 uvádza, že oceľové lano by malo byť odstránené z prevádzky, keď V jednom vlákne sa nachádzajú 3 alebo viac prerušených drôtov v rámci jednej dĺžky položenia lana, príp 6 alebo viac prerušených drôtov je rozdelených do viacerých prameňov within one lay length. This widely referenced standard (adopted by ASME B30.2 and similar codes) underscores why precise, reliable crimping matters: a poorly swaged termination can accelerate wire fatigue and lead to premature failure. GT-1350 je skonštruovaný tak, aby zabezpečil koncovky, ktoré dlhodobo zachovávajú integritu drôteného lana.

Below, this article covers the machine's technical specifications, crimping die size chart, die set selection, operational best practices, industry performance data, and common questions. Všetky prezentované údaje sú čerpané z dokumentácie výrobcu a široko akceptovaných priemyselných noriem.

Stručný prehľad technických špecifikácií GT-1350

Hydraulický krimpovací stroj na drôtené lano GT-1350 (rám koša) vyrába spoločnosť Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. jednoblokové telo stroja , a design choice that eliminates weld seams and bolted joints at high-stress zones, directly contributing to a longer service life and reduced maintenance intervals. The swaging dies are forged from high-strength alloy steel and feature a round-mold design with automatic positioning, making die changes fast and repeatable.

The systém prívodu oleja s dvojitým tlakom čerpadla enables the piston to descend rapidly during the approach phase and then automatically shift to high-pressure slow stroke for the actual swaging phase. Toto dvojstupňové správanie chráni ako súpravu matrice, tak aj obrobok, pričom doba cyklu rezania je výrazne vyššia v porovnaní s jednostupňovými systémami. Piest je tiež možné zastaviť v akejkoľvek polohe počas jazdy, čo je nevyhnutné pri nastavovaní rozmerov oka alebo slučky za behu.

GT-1350 3D izometrický diagram s popiskami kľúčových komponentov

Nižšie uvedený diagram SVG znázorňuje hlavné konštrukčné zóny stroja s rámom koša GT-1350. Každý označený prvok zodpovedá funkčnému komponentu opísanému v špecifikačnom liste a manuálnom návode.

Diagram zvýrazňuje rámová architektúra koša , ktorý poskytuje vynikajúcu bočnú tuhosť v porovnaní s konvenčnými konštrukciami C-rámu alebo H-rámu. The integrated upper and lower die blocks seat directly into precision-machined pockets, ensuring repeatable die alignment across thousands of cycles. The separate control panel houses all operator interfaces including the pressure gauge, indicator lights, and main hydraulic valve switches, keeping high-voltage components away from the work zone.

Tabuľka veľkostí krimpovacej matrice pre GT-1350

Selecting the correct súprava krimpovacích matríc je najdôležitejším faktorom pri dosahovaní ukončenia, ktoré spĺňa požiadavky na zaťaženie a povrchovú úpravu. GT-1350 akceptuje matrice kompatibilné s vlastnými rozmermi vreciek matrice a dizajnovo aj s menšími matricami z lisu GT-500T. Táto krížová kompatibilita znižuje celkové investície do nástrojov pre dielne, ktoré prevádzkujú viacero strojov. Tabuľka veľkostí lisovacej formy nižšie je reprezentatívna referencia; pred výrobou vždy overte podľa listu so špecifikáciou zápustky od výrobcu.

The požadovaný počet stlačení sa zvyšuje s priemerom objímky, pretože každý lis otáča objímku o pevný uhlový prírastok, aby sa dosiahlo rovnomerné radiálne stlačenie. Preskakovanie krokov lisovania alebo zastavenie pri nedostatočnom počte lisov je hlavnou príčinou nekonzistentných ukončení. The GT-1350 manual guidance advises operators to measure the finished sleeve OD after each full pressing cycle using a calibrated micrometer to confirm dimensional conformance before releasing the sling for service.

The bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Väčšie laná vyžadujú proporcionálne ťažšie objímky a väčšie prírastky lisu, ale strop stroja 56 MPa zaisťuje dostatočnú silu na hornom konci rozsahu kapacity. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hydraulický stroj na kovania z drôteného lana: Ako funguje dvojtlakový systém

Hydraulický okruh GT-1350 sa spolieha na a dvojstupňové čerpadlové usporiadanie ktorý sa stal štandardom v sektore lisovacích strojov na oceľové lano. Počas približovacieho zdvihu čerpadlo dodáva vysoký prietok pri nízkom tlaku, takže piest rýchlo klesá k obrobku bez straty času. Once contact is detected (via hydraulic back-pressure rise), the circuit automatically switches to a high-pressure, low-flow mode to execute the swage. Tento prechod je bezproblémový a nevyžaduje zásah operátora.

Tesniaci systém používa vysokokvalitné hydraulické tesnenia určené na trvalú prevádzku pri tlakoch nad pracovným limitom stroja. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. Systém tiež obsahuje integrovaný pretlakový ventil prednastavený vo výrobe, ktorý chráni operátora aj nástroje pred pretlakovými udalosťami.

Vyššie uvedená tlaková krivka ilustruje charakteristický dvojstupňový profil zápustného cyklu GT-1350. Tlak zostáva nízky počas približovania, aby sa umožnil rýchly postup, a potom prudko stúpa, keď sa matrica dotkne objímky, pričom vrcholí v blízkosti maxima stroja 56 MPa počas plného zatlačenia. Fáza návratu rýchlo uvoľňuje tlak. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Priemyselné aplikácie a výkonnostné benchmarky

Hydraulický krimpovací stroj na oceľové lano GT-1350 je navrhnutý pre nepretržitú prevádzku v širokom spektre sektorov. Kovanie drôteného lana je základným procesom v odvetviach, kde sú zdvíhacie a napínacie kapacity kritické z hľadiska bezpečnosti a certifikácia CE stroja zaisťuje, že stroj spĺňa požiadavky európskej smernice o strojných zariadeniach na ochranu operátora a elektromagnetickú kompatibilitu.

• Priemysel drôtených lán: Výroba vopred namontovaných popruhov, náprstkových zostáv a viacnožných uzdičiek vo veľkých objemoch.
• Mining and metallurgy: Ťažné laná a šachtové vodiace laná v podzemných a povrchových banských operáciách vyžadujúcich overené MBL (minimálne medzné zaťaženie) ukončenia.
• Prevádzka prístavu a prístavu: Kotviace laná, ťažné závesy a zostavy hlavných zdvihákov žeriavov v termináloch kontajnerov a veľkoobjemových nákladov.
• Železnica a elektrika: Napínacie systémy trolejového vedenia a zostavy trolejového vedenia, kde je rozmerová konzistencia ukončenia špecifikovaná v úzkych toleranciách.
• Offshore a stavebníctvo: Upevnenie káblov, kotviacich systémov a konštrukčných napínacích prvkov pri práci na mostoch a plošinách na mori.

Radarová tabuľka predstavuje analýzu interných schopností GT-1350 v šiestich prevádzkových dimenziách. Maximálny pracovný tlak a životnosť bodujú na vrchole sortimentu vďaka jednoblokovej konštrukcii karosérie a komponentom z legovanej ocele. Hodnoty kompatibility a bezpečnosti lisovníc sú tiež vysoké, čo vyplýva z certifikácie CE, krížovej kompatibility s lisovnicami GT-500T a zabudovaného odľahčenia tlaku v stroji. Cycle speed scores slightly below the maximum because the piston return speed (10 mm/sec) is governed by safe decompression requirements, which is a deliberate design trade-off for operator safety and die longevity.

Výber a údržba súpravy krimpovacích lisovníc

A súprava krimpovacích matríc pre GT-1350 musí zodpovedať menovitému priemeru drôteného lana a typu objímky (oválna objímka, okrúhla objímka alebo klinová objímka). Súpravy oválnych foriem vytvárajú šesťuholníkový alebo oválny prierez na hotovej objímke a sú preferované pre väčšinu aplikácií viazania, pretože poskytujú vizuálnu kontrolu. Round die sets are used where dimensional uniformity in all radial planes is required, such as for threaded socket preparation or precision mooring eye assemblies.

Protokol údržby sady dierok

1. Po každých 200 cykloch kovania skontrolujte povrch matrice, či neobsahuje praskliny, úlomky alebo odieranie, pomocou 10-násobnej lupy alebo kontroly penetračného prostriedku.
2. Pred každou zmenou naneste tenkú vrstvu maziva proti zadretiu alebo narážaniu na spojovacie plochy lisovnice, aby ste znížili trenie a zabránili zváraniu polovíc lisovnice za studena.
3. Skontrolujte uzatvárací rozmer matrice pomocou kalibrovaného meradla nastaveného na začiatku každej výrobnej série; rozmery mimo tolerančného rozsahu indikujú opotrebovanie matrice a súpravu je potrebné vymeniť.
4. Keď sa matrice nepoužívajú, skladujte ich v čalúnených puzdrách; nikdy neskladujte matrice bez ochrany, pretože poškodenie povrchu dutiny nárazom sa priamo premieta do defektov povrchu puzdra.
5. Zaznamenajte počet cyklov každej sady nástrojov do denníka údržby; Xingtai Hydraulic odporúča vymeniť matrice, keď sa zatvárací rozmer odchyľuje o viac ako 0,3 mm od menovitej hodnoty.

Funkcia automatického polohovania GT-1350 znamená, že súprava matrice sa pred pôsobením tlaku samo vycentruje okolo objímky, čím sa znižuje chyba operátora počas nakladania. Toto je významná výhoda oproti strojom s ručným zarovnávaním a priamo znižuje počet mimostredových zápustiek, ktoré sú hlavnou príčinou zníženej účinnosti ukončenia pri hydraulických operáciách stláčania (ako je uvedené v priemyselných praktických príručkách publikovaných Technickou radou pre drôtené laná).

The bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operátori, ktorí sledujú tieto údaje, môžu proaktívne plánovať výmenu matrice, čím sa zabráni tomu, aby sa koncovky, ktoré nezodpovedajú špecifikácii, dostali na pole.

Obrázok produktu GT-1350

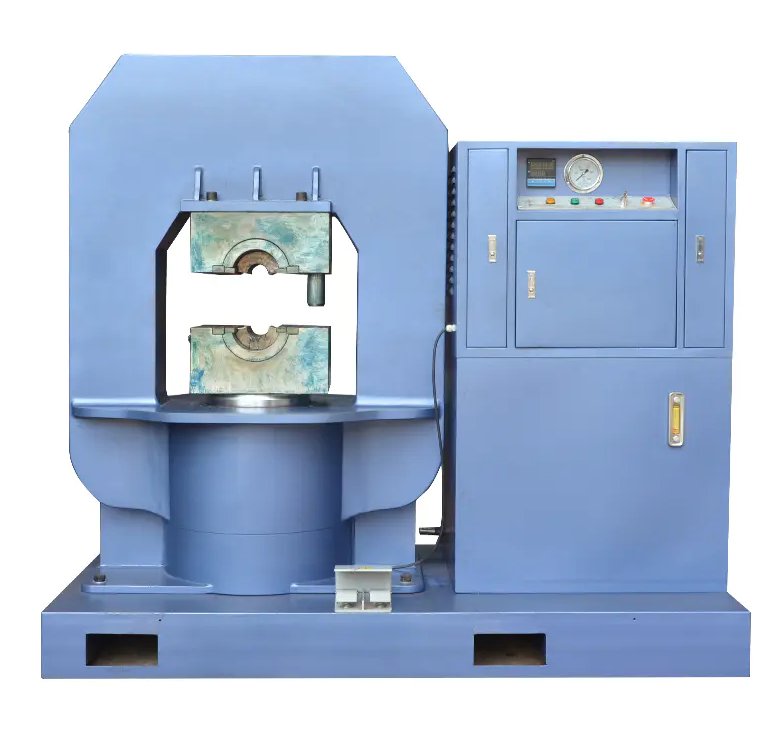

The GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive korpus rámu koša , vyfrézovaný z jedného oceľového bloku, je viditeľný v strede. The separate control cabinet on the right houses the dual-pressure hydraulic power unit, pressure gauge, indicator panel, and main control switches. The machine is CE certified and has been exported to the UK, Australia, the Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, and additional markets.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. bola založená v r 1992 a nachádza sa v meste Taizhou, provincia Jiangsu, Čína. Spoločnosť sa špecializuje na výrobu hydraulických lisov na oceľové laná, strojov na žíhanie a zužovanie oceľových lán, hliníkových objímok a zdvíhacích svoriek. Xingtai Hydraulic je vybavená pokročilými výrobnými zariadeniami, silnými technickými možnosťami, spoľahlivým testovacím zariadením a komplexným systémom riadenia kvality.

Kovanie komponentov hydraulických strojov Xingtai je kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, ktorý zabezpečuje štrukturálnu integritu a dlhú životnosť. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Hydraulické stroje Xingtai boli vyvezené do mnohých krajín vrátane Veľkej Británie, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších. Riadený filozofiou o "vysoká kvalita, konkurencieschopná cena a trvalý záväzok," the company strives to meet customers' needs and provide the best service, dedicated to serving both existing and new clients with the same level of excellence.
