Hydraulický lis na oceľové lano GT-60 (rám C) Veľkoobchod
Domov / Produkty / Lis na oceľové laná / Hydraulický lis na oceľové lano GT-60 (rám C)

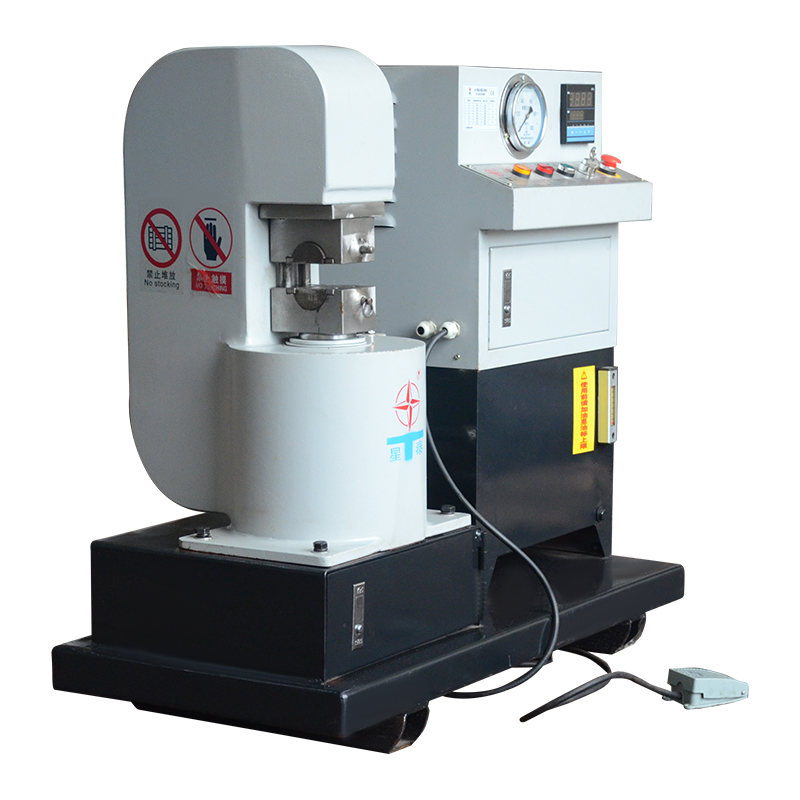

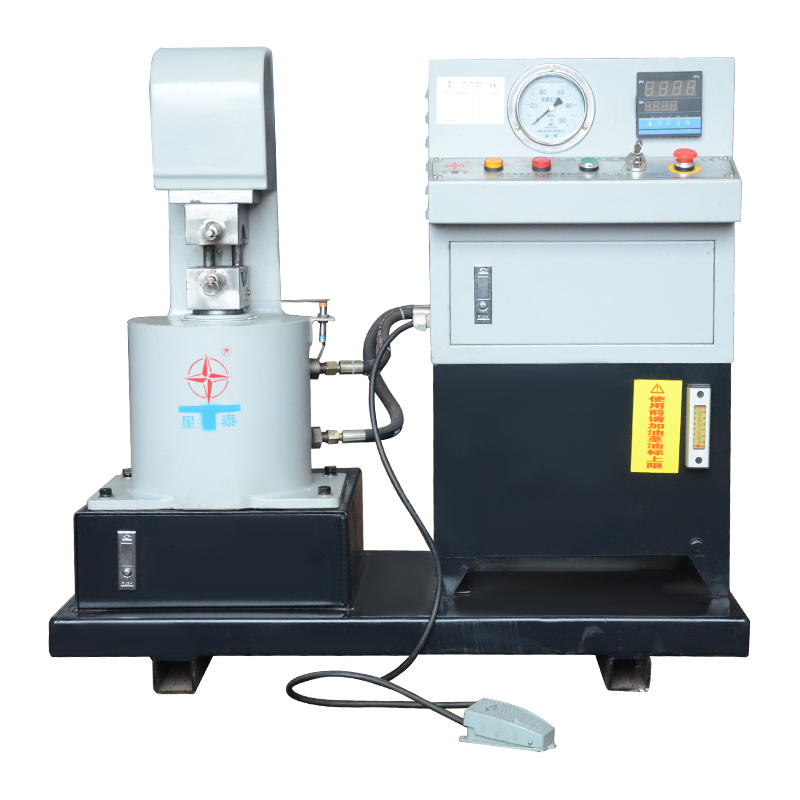

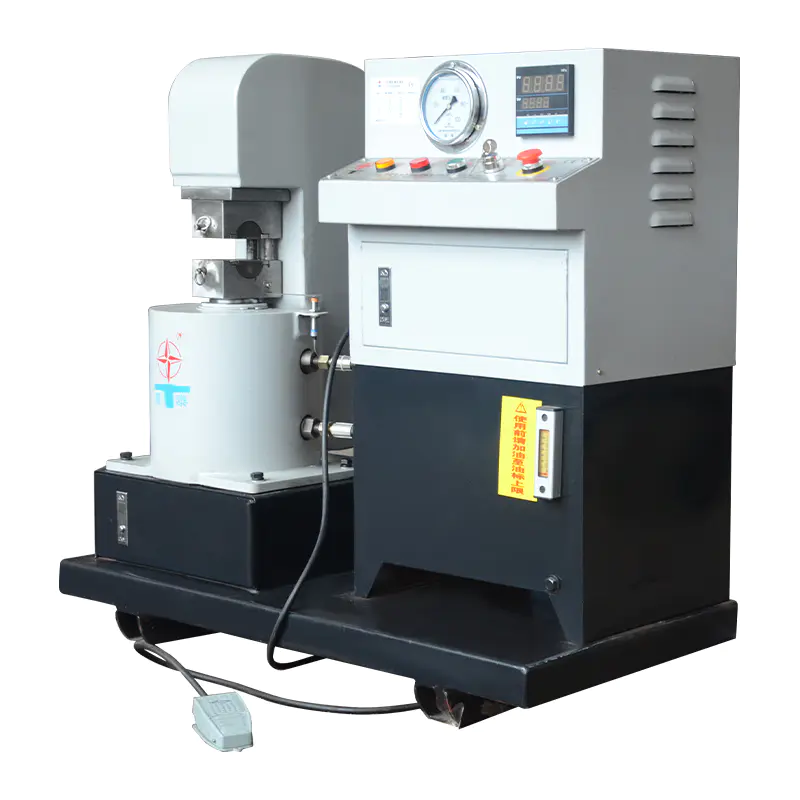

Hydraulický lis na oceľové lano GT-60 (rám C)

Lis na oceľové lano s rámom C je náš najmenší stroj v strojoch v štýle C.
Hydraulický lis GT-60T je určený na lisovanie malých oceľových lán od 1 mm do 10 mm.
GT-60T sa zvyčajne používa v továrenských závesoch na zdvíhanie ľahkých výrobkov, ako sú závesy s C-sponami, riešenia na streľbu brokov atď.

Charakteristika
1. Celkový dizajn koša, malé rozmery, vysoká pevnosť, dobrá sústrednosť, lisované slučky s hladkým povrchom
2. Dizajn okrúhlej formy a automatické polohovanie je ľahké meniť rôzne formy.
3. Po ukončení lisovania sa piest automaticky spustí.
4. Piest je možné ovládať časom.

Doručenie
Balenie: zmršťovacia fólia a žehlička
Príslušenstvo: tesnenia, vysokotlaková trubica
Čas: 10-30 dní

+ Kontaktujte nás
PREV：Hydraulický lis na drôtené laná GT-100 (rám C)ĎALEJ：Žiadny ďalší produkt
  • Parameter
  • Ďalšie popisy
  • Kontaktovať
Technical Data
Režim č. GT-60
Maximálny priemer drôteného lana (mm) Φ12
Výkon (KW) 1.5
Maximálny pracovný tlak (Mpa) 56 MPa
Maximálny pohyb piesta (mm) 40
Rýchlosť piestu (mm/s) 8
Dolná rýchlosť piestu (mm/s) 10
Celková dĺžka (mm) 1000
Celková šírka (mm) 500
Celková výška (mm) 1050
Čistá hmotnosť (kg) 400
Automatické ovládanie √
Nožný spínač √
Naše produkty
Súvisiace produkty
Spoločnosť
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Hydraulický lis na oceľové lano GT-60 (rám C) Manufacturers and Hydraulický lis na oceľové lano GT-60 (rám C) Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Kovanie komponentov hydraulických strojov Xingtai je kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, ktorý zabezpečuje štrukturálnu integritu a dlhú životnosť. Naše hydraulické systémy využívajú systém prívodu oleja s dvojitým tlakom čerpadla, ktorý umožňuje rýchly pohyb nahor a nadol a zároveň zaisťuje hladký proces lisovania. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Hydraulické stroje Xingtai boli vyvezené do mnohých krajín vrátane Veľkej Británie, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších.

Vedení filozofiou „vysokej kvality, konkurencieschopnej ceny a trvalého záväzku“ sa snažíme vyhovieť potrebám našich zákazníkov a poskytovať im tie najlepšie služby. Naďalej sa venujeme poskytovaniu služieb existujúcim aj novým klientom s rovnakou úrovňou dokonalosti, keďže spoločne pracujeme na budovaní úspešnej budúcnosti.
Čestný certifikát
  • Certifikácie
  • Certifikácie
  • Certifikácie
  • Certifikácie
Správy
  • Lis na oceľové laná | Čínsky výrobca hydrauliky

    Čo a Lis na oceľové laná Je a ako to funguje Lis na oceľové lano je hydraulický stroj, ktorý stláča hliníkovú alebo oceľovú objímku na oceľové lano, čím vytvára trvalé zakované ukončenie používané na zdvíhanie, lanovie a konštrukčné laná. Tento typ lisu na oceľové lan...

    READ MORE
  • Čo je hydraulický lis na drôtené laná?

    Čo je to hydraulický lis na drôtené lano GT-100 (rám C)? The Hydraulický lis na drôtené laná GT-100 (rám C) je kompaktný hydraulický lis na oceľové laná skonštruovaný na nabíjanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Zapadá do rodiny lisovací...

    READ MORE
  • Čo je stroj na lisovanie hydraulických drôtených lán GT-60?

    Čo je stroj na lisovanie hydraulických drôtených lán GT-60 (rám C)? The Hydraulický lis na oceľové lano GT-60 (rám C) je kompaktný hydraulický lis určený na narážanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Ide o najmenší model zo série C-rámov,...

    READ MORE
Znalosti odvetvia

1. Na čo sa používa stroj na lisovanie hydraulického drôteného lana GT-60? – Základné aplikácie

The Hydraulický lis na lisovanie oceľových lán GT-60 je miniatúrny, ultraprenosný hydraulický lisovací nástroj určený pre presné ukončenie oceľových lán s malým priemerom, leteckých káblov a jemných splietaných drôtov pomocou hliníkových alebo medených objímok. Je široko používaný v údržba letectva, vybavenie jácht, architektonické káblové zábradlie, elektrické prenosy a výroba presných prístrojov kde je priestor extrémne obmedzený a kvalita ukončenia je kritická.

S maximálnou lisovacou silou 60 kN (6 ton) a ultra kompaktný dizajn vážiaci len 2,2 kg (4,85 libier) , GT-60 zvládne priemery drôtených lán od 0,8 mm až 4 mm , produkujúce koncovky, ktoré zachovávajú 95–100 % pevnosti lana v pretrhnutí . Funkcie nástroja a hydraulické čerpadlo s jednou rukoväťou a môže byť prevádzkovaný v stiesnených priestoroch, ako sú trupy lietadiel, interiéry stožiarov a káblové žľaby – teda oblasti, kde sa väčšie nástroje na kovania nezmestia.

2. Kľúčová vlastnosť #1: Presná sila pre laná s mikropriemerom

GT-60 prináša 60 kN hydraulickej sily s jemnou reguláciou tlaku – ideálne na stláčanie rukávov na jemných drôtených lanách bez drvenia prameňov. Nižšie uvedená tabuľka porovnáva kapacitu GT-60 s inými nástrojmi na nabíjanie.

Maximálna kapacita priemeru drôteného lana podľa typu swager (mm)

Ručné kliešte (ručné stlačenie)
2 mm max
GT-60 mikrohydraulický
4 mm max
GT-200 prenosný (20 ton)
8 mm max
Stolný lis (500 kN)
16 mm max

Obr. 1 – Rukoväte GT-60 4 mm drôtené lano , ktorý pokrýva 95 % presných káblových aplikácií, pričom zostáva najmenším hydraulickým pästiarom na trhu.

GT-60 obsahuje 4 sady presne brúsených matríc pre priemery puzdier od 2 mm do 6 mm, uložené v prenosnom kufríku s penovou výstelkou s oddelenými priehradkami na náradie a príslušenstvo.

3. Kľúčová vlastnosť č. 2: Ultra kompaktný dizajn pre prístup do obmedzeného priestoru

GT-60 meria len Dĺžka 280 mm (11 palcov). a 55 mm na šírku , ktorý umožňuje prístup do stiesnených priestorov, kam sa väčšie nástroje nedostanú. Trvá úplný cyklus kovania 10-15 sekúnd . Nižšie uvedená tabuľka porovnáva hmotnosť nástroja a minimálny požadovaný prístupový otvor.

Porovnanie hmotnosti nástroja a minimálneho prístupu

Hmotnosť (kg) / prístupový otvor (mm) Typ lisovacieho nástroja 0 2 4 6 8 10 12 2,2 kg 55mm otvor 6,5 kg 120 mm otvor 95 kg N/A (pevné) GT-60 micro Prenosný GT-200 Bench press

Obr. 2 – GT-60 váži len 2,2 kg a fits through a 55 mm otvor , čo z neho robí jedinú voľbu pre vnútorné práce lietadiel a stožiarov.

Pre tímy údržby letectva GT-60 umožňuje opravy káblov na krídle bez odstránenia ovládacích plôch – priemerná úspora 8–10 hodín demontáže na lietadlo .

4. Kľúčová vlastnosť č. 3: Presné ukončenie pre kritické aplikácie s malým priemerom

Napriek svojej miniatúrnej veľkosti vyrába GT-60 koncovky, ktoré si zachovávajú 96–100 % pevnosti lana v pretrhnutí pre priemery do 4 mm. Tabuľka nižšie zobrazuje minimálnu vyťahovaciu silu dosiahnutú pre rôzne priemery lana.

Minimálna vyťahovacia sila (kN) – GT-60 Swaged Sleeves vs. MBL (7x7 lano z nehrdzavejúcej ocele)

Sila (kN) Priemer lana (mm) 0 1 2 3 4 5 6 0.8 1.2 1.5 2 3 4 Vyťahovacia sila GT-60 (≥97 % MBL)

Obr. 3 – GT-60 kované ukončenia dosiahnuté 97 % alebo viac lana MBL pre priemery do 4 mm, spĺňajúce normy pre letectvo a presnú takeláž.

GT-60 obsahuje a progresívny tlakový vypúšťací ventil ktorá zabraňuje nadmernému krimpovaniu – kritické pre jemné káble 1x19 a 7x7, kde nadmerná sila môže poškodiť jednotlivé pramene.

5. GT-60 Aplikačná príručka a matrica pre výber matrice

GT-60 akceptuje presné sady lisovníc pre rôzne priemery lán a typy objímok. Nižšie uvedená tabuľka poskytuje rýchly prehľad bežných aplikácií.

Tabuľka 1 – Výber matrice GT-60 a odporúčaný lisovací tlak podľa priemeru lana.
Priemer lana (mm) Typ rukáva / Materiál Odporúčaná sada razníc Krútiaci tlak (kN)
0,8–1,2 mm (lietadlový kábel) Hliníkové dorazové puzdro (štaard AN) GT-D2 (2 mm šesťhran) 8–15 kN
1,5–2 mm (výbava jachty) Objímka s hliníkovou slučkou (Flámske oko) GT-D3 (3 mm oválny) 20–35 kN
2,5–3 mm (architektonické zábradlie) Medená objímka / nerezová manžeta GT-D4 (4 mm šesťhran) 40–50 kN
3,5–4 mm (ľahké zdvíhanie / ťahanie) Dvojitá objímka / vysoká pevnosť GT-D6 (6 mm oválny) 50–60 kN

Všetky kocky sú presne brúsené a tepelne spracované aby sa zachovala tolerancia ±0,02 mm, čo zaisťuje konzistentné rozmery krimpovania pre kritické letecké aplikácie.

6. Často kladené otázky o hydraulickom lise na drôtené laná GT-60

Otázka 1: Aké typy objímok môže GT-60 nabiť?
A1: Swages GT-60 hliníkové dorazové objímky, hliníkové slučkové objímky, medené objímky a miniatúrne objímky z nehrdzavejúcej ocele pre priemery oceľových lán od 0,8 mm do 4 mm. Je to preferovaný nástroj pre AN/MS káblové armatúry pre lietadlá a precision yacht rigging terminals.

Q2: Vyžaduje GT-60 kalibráciu?
A2: Áno, ročná kalibrácia sa odporúča pre letectvo a kritické aplikácie. Nástroj obsahuje a sledovateľné sériové číslo a calibration certificate. Field calibration check can be performed using skúšobné rukávy a a pull tester.

Otázka 3: Koľko stlačenia môže GT-60 vykonať pred hydraulickým servisom?
A3: GT-60 je určený pre viac ako 10 000 kovacích cyklov na hydraulickom systéme. Súpravy nástrojov by sa mali kontrolovať každých 2 000 cyklov na opotrebovanie. Nástroj nesie a 2-ročná záruka výrobcu s voliteľným rozšíreným krytím.

Q4: Môže sa GT-60 použiť na opravy lietadiel s certifikáciou FAA?
A4: Áno. GT-60 spĺňa FAA AC 43.13-1B a ASME B30.9 požiadavky na zalisované koncovky na ovládacích kábloch. Každý nástroj je dodávaný s a osvedčenie o zhode nadväzovať na testovacie štandardy ASTM F2140.
