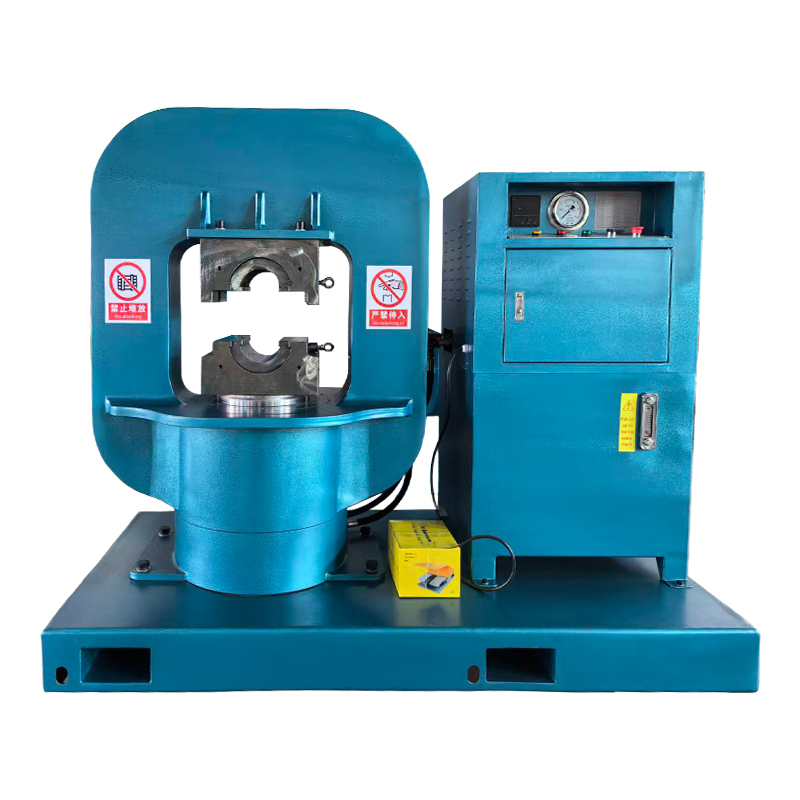

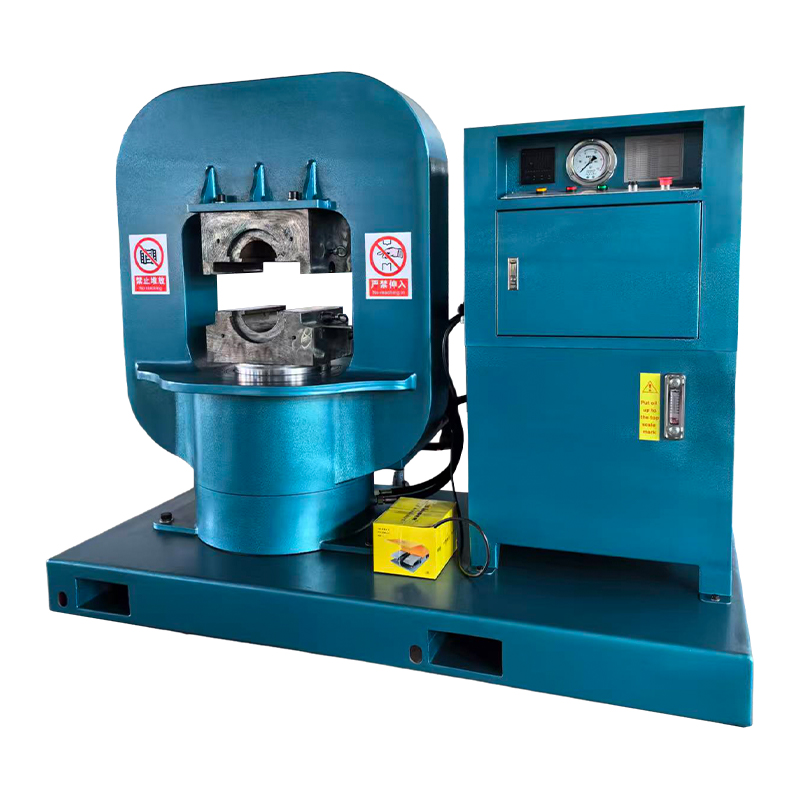

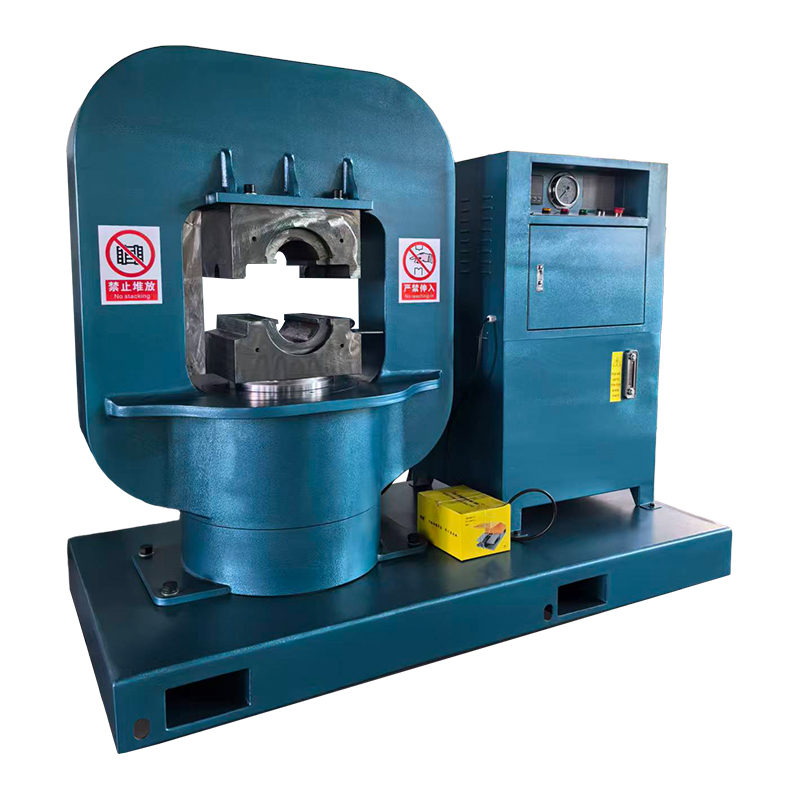

Hydraulický lis na drôtené laná GT-1000 (rám koša)

1. Na čo sa používa lis na hydraulické drôtené laná GT-1000? – Základné aplikácie

The Hydraulický lis na rukávy oceľového lana GT-1000 je vysokovýkonný priemyselný lis na kovania určený na pritlačte hliníkové alebo medené rukávy na drôtené lano , čím sa vytvárajú trvalé, vysoko pevné ukončenia, ako sú flámske oká, spoje slučiek a koncové zarážky. Je široko používaný v výroba závesov na drôtené laná, montáž na mori, montáž žeriavov a ťažké zdvíhacie operácie .

S maximálnou lisovacou silou 1 000 kN (100 ton) a hĺbka hrdla 120 mm , GT-1000 zvládne priemery oceľových lán od 6 mm až 32 mm , produkujúce koncovky, ktoré zachovávajú 95–100 % pevnosti lana v pretrhnutí . V porovnaní s ručnými lisovacími nástrojmi skracuje GT-1000 čas cyklu 75 % a zaisťuje konzistentnú, opakovateľnú kvalitu krimpovania – rozhodujúcu pre súlad s normami EN 13411-3 a ASTM F2140.

2. Kľúčová vlastnosť 1: Vysoká lisovacia sila a široký rozsah priemerov

GT-1000 prináša 1 000 kN hydraulickej sily , dostatočné na stlačenie objímok pre oceľové laná do priemeru 32 mm. Nižšie uvedená tabuľka porovnáva kapacitu GT-1000 so štandardnými manuálnymi a menšími hydraulickými pílami.

Súčasťou stroja je vymeniteľné súpravy matríc pre priemery puzdier od 8 mm do 36 mm, s rýchlovýmenným nástrojom, ktorý skracuje čas nastavenia pod 2 minúty .

3. Kľúčová vlastnosť 2: Rýchla doba cyklu a vysoká priepustnosť výroby

GT-1000 obsahuje a dvojrýchlostný hydraulický systém (rýchly prístup rýchlosťou 30 mm/s, lisovanie rýchlosťou 5 mm/s) a automatické prerušenie tlaku. Kompletný cyklus kovania – vrátane zatvárania lisovnice, lisovania na nastavenie tlaku a otvárania lisovnice – trvá jednoducho 6-10 sekúnd v závislosti od veľkosti rukávov.

Pre výrobný závod na výrobu popruhov 500 ukončení za deň GT-1000 skracuje pracovný čas od 20 hodín (manuálne) až po 1,6 hodiny – ročná úspora nad 45 000 dolárov v mzdových nákladoch .

4. GT-1000 Aplikačná príručka a matrica pre výber matrice

GT-1000 akceptuje širokú škálu sád matric pre rôzne priemery lán a typy objímok. Nižšie uvedená tabuľka poskytuje rýchly prehľad bežných aplikácií.

GT-1000 tiež podporuje vlastné profily matrice pre špeciálne objímky, vrátane objímok z nehrdzavejúcej ocele a dvojkompresných dizajnov pre ťažké zdvíhacie popruhy.

5. Často kladené otázky o lise s hydraulickým rukávom GT-1000

Otázka 1: Aké typy objímok môže GT-1000 nabiť?
A1: Swages GT-1000 hliníkové dorazové objímky, hliníkové slučkové objímky (Flámske oko), medené objímky a objímky z nehrdzavejúcej ocele pre priemery oceľových lán od 6 mm do 32 mm. Podporuje tiež dvojité kompresné návleky pre aplikácie s vysokou pevnosťou.

Q2: Aké napájanie je potrebné pre GT-1000?
A2: Stroj beží 400V / 3-fázový / 50-60Hz s výkonom motora 5,5 kW . Zabudovaný hydraulický agregát poskytuje až 700 barov (10 000 psi) systémový tlak.

Q3: Ako často vyžaduje GT-1000 údržbu?
A3: Odporúčaná údržba zahŕňa výmena hydraulického oleja každých 2 000 prevádzkových hodín , kontrola opotrebovania matrice každých 500 cyklov a kalibrácia tlakomeru ročne. Stredný čas medzi poruchami (MTBF) je 8 500 hodín v nepretržitej prevádzke.

Q4: Môže sa GT-1000 použiť na kovania na mieste/v teréne?
A4: GT-1000 je a stacionárny stojanový lis (hmotnosť: 480 kg). Pre použitie v teréne je k dispozícii možnosť prenosného hydraulického agregátu, ktorý umožňuje diaľkové používanie lisovacej hlavy s hadicami až do 10 metrov dlhý.
