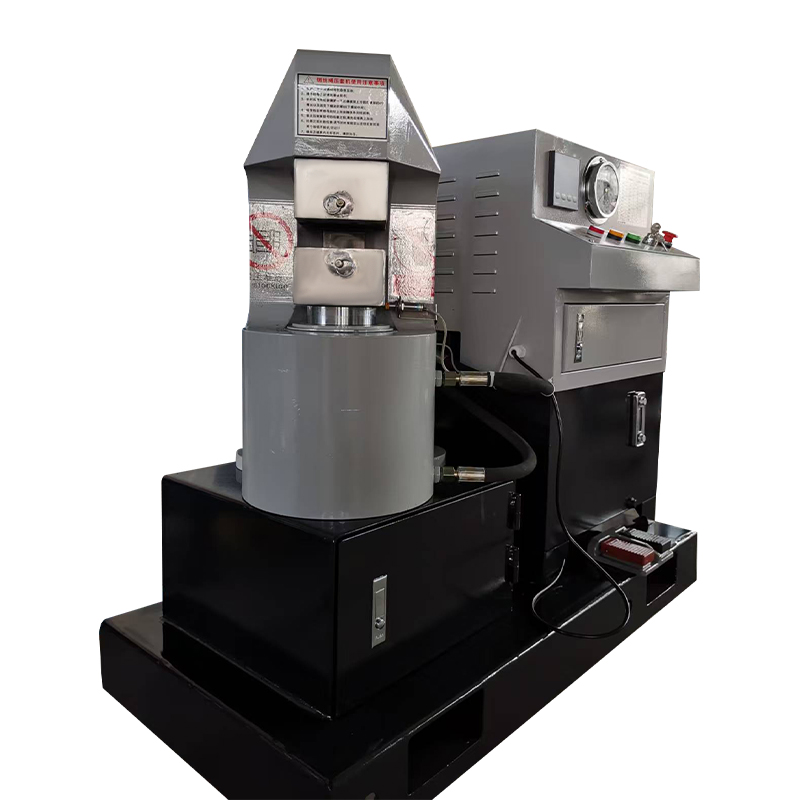

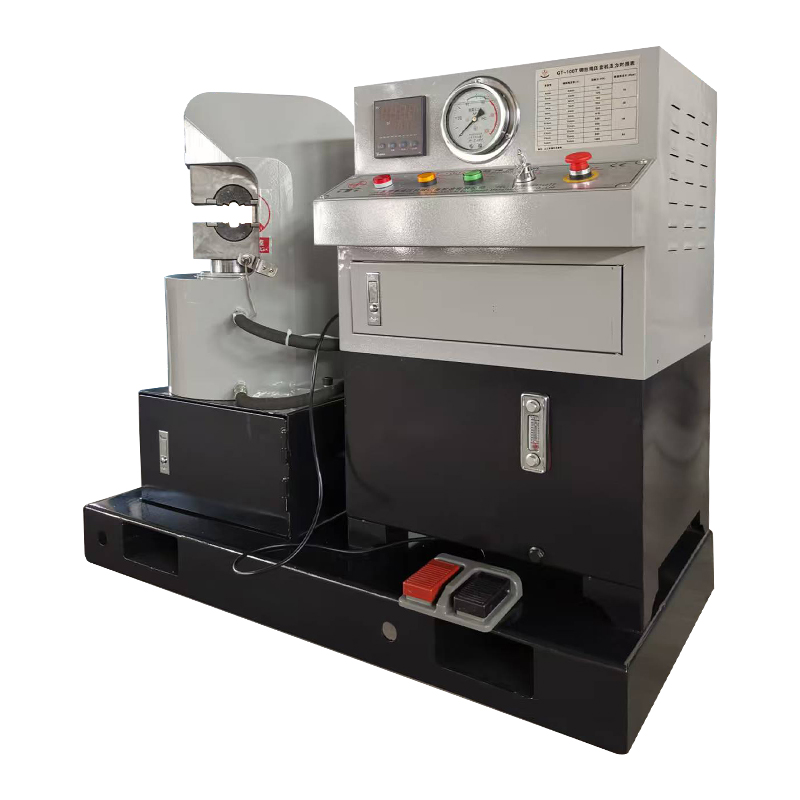

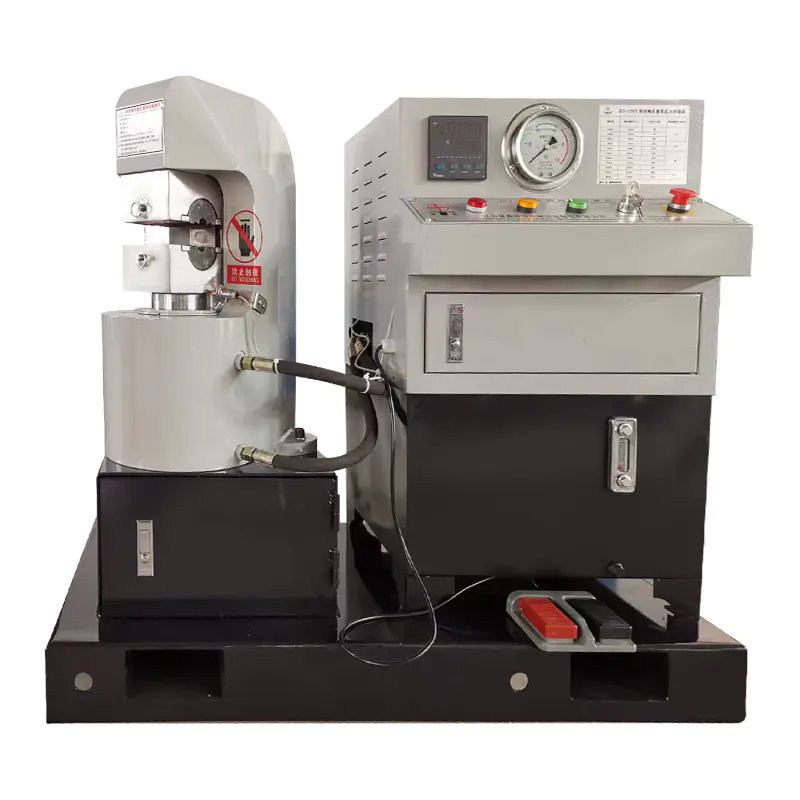

Hydraulický lis na drôtené laná GT-100 (rám C)

1. Návrh jadra a základný pracovný princíp lisov na drôtené laná s rámom C

A Lis na oceľové lano s rámom C je hydraulicky poháňané priemyselné náradie pomenované po svojom Oceľový rám v tvare C (pevnosť v ťahu: 500-600 MPa), v ktorom je uložený stacionárny spodný lis a vertikálne sa pohybujúci horný lis/lisovadlo. Funguje na základe Pascalovho zákona a premieňa hydraulický tlak (15-35 MPa) na lineárnu tlakovú silu (až 150 ton) na zalisovanie objímok, objímok alebo koncoviek na oceľové laná. Konštrukcia otvoreného C-rámu umožňuje jednoduché nakladanie/vykladanie obrobkov, vďaka čomu je ideálny pre stredne náročné zostavy oceľových lán (priemer 6-40 mm).

(1) Kľúčové komponenty a ich funkcie

• Telo C-Frame : Absorbuje tlakové sily (až 150 ton) bez deformácie – kritické pre konzistentnú presnosť krimpovania (±0,1 mm).
• Hydraulický valec : Poháňa hornú matricu; typická dĺžka zdvihu je 80-150 mm prispôsobiť sa rôznym veľkostiam objímok.
• Riadiaci ventil : Reguluje tlak a rýchlosť barana (0,5-2 m/s), aby sa zabránilo nadmernému krimpovaniu alebo poškodeniu obrobku.
• Die Set : Vyrobené na zákazku pre špecifické priemery lán (6-40 mm); kalená oceľ (HRC 58-62) pre odolnosť proti opotrebovaniu.

2. Prevádzkový cyklus lisu s rámom C krok za krokom

Lis s rámom C sleduje štandardizovaný 4-stupňový cyklus, pričom každý krok je kalibrovaný pre presnosť a bezpečnosť, čo zaisťuje 95% zachovanie pevnosti drôteného lana post-krimpovanie (v súlade s ANSI B30.9):

1. Načítava sa : Umiestnite drôtené lano a objímku do spodnej matrice (tolerancia vyrovnania ±0,5 mm); otvorený C-rám umožňuje voľný prístup pre obrobky až do dĺžky 1 m.
2. Nárast tlaku : Aktivujte hydraulické čerpadlo, aby sa vytvoril cieľový tlak (napr. 25 MPa pre 20 mm lano) – tlak sa zvýši počas 3-5 sekúnd, aby sa predišlo nárazovému zaťaženiu.
3. Krimpovanie : Horný baran klesá rýchlosťou 0,8 m/s a vyvíja rovnomerný tlak na objímku 2-4 sekundy (doba zotrvania), aby sa vytvorilo trvalé spojenie s lanom.
4. Uvoľnenie a vyloženie : Hydraulický tlak sa uvoľní, baran sa zasunie (1,2 m/s) a zlisovaná zostava sa odstráni – celkový čas cyklu: 10-15 sekúnd na krimpovanie.

3. Porovnanie výkonu: Rám C vs iné dizajny tlače

Q1: Môže rám C stlačiť laná s oceľovým jadrom?

A: Áno. Rámové lisy C s kapacitou sily 100 ton môžu krimpovať oceľové laná (6-40 mm) – vyžadujú sa oceľové laná O 10-15% vyšší tlak ako laná s vláknitým jadrom, aby sa dosiahla správna priľnavosť krimpovania (95% zachovanie pevnosti).

Q2: Ako zachovať štruktúru rámu C pre dlhodobé používanie?

Odpoveď: Každých 500 prevádzkových hodín skontrolujte C-rám na praskliny (použite testovanie magnetickými časticami); otočné body namažte týždenne (olej ISO VG 68), aby ste predišli opotrebovaniu. Prasknutý rám je potrebné okamžite vymeniť – deformácia rámu znižuje presnosť krimpovania 40 % .

Otázka 3: Je lis na rám C vhodný na prenosné použitie na mieste?

Odpoveď: Aj keď sú kompaktné modely C s rámom ťažšie (600 – 800 kg) ako stolné lisy, je možné ich namontovať na lyžiny a prepravovať na stavby/na námorné miesta. Pre plne prenosné použitie (napr. servis v teréne) sa rozhodnite pre elektrohydraulické C rámové lisy (110/220 V napájanie) namiesto dieselových jednotiek.

Q4: Aká je typická životnosť lisu s rámom C?

Odpoveď: Pri pravidelnej údržbe má lis na rám C životnosť 10-15 rokov (20 000 krimpovacích cyklov). Hydraulický valec vyžaduje prestavbu po 10 000 cykloch (stoja ~ 10 % pôvodnej ceny stroja), zatiaľ čo matrice vyžadujú výmenu každých 2 000 cyklov.
