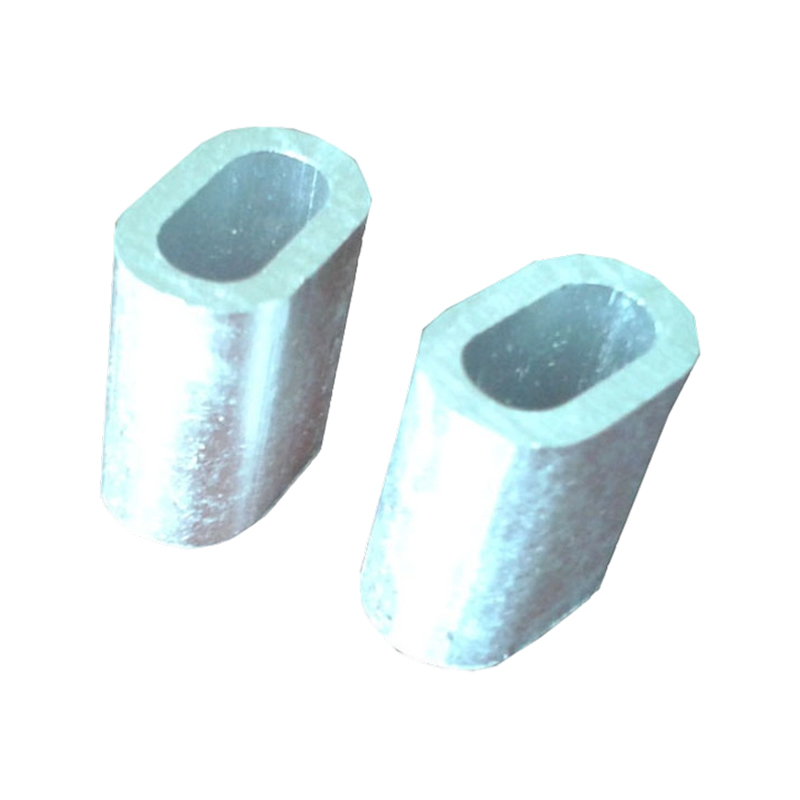

Hliníková objímka/hliníková objímka DIN3093 Veľkoobchod
Domov / Produkty / Príslušenstvo / Hliníková objímka/hliníková objímka DIN3093

Hliníková objímka/hliníková objímka DIN3093

+ Kontaktujte nás
PREV：Oceľová objímka Flemish EyeĎALEJ：Hliníkové rukávy presýpacích hodín
  • Parameter
  • Ďalšie popisy
  • Kontaktovať
Technical Data
Režim Priemer oceľového lana (mm) Rozmer hliníkovej manžety (mm) Dĺžka (mm) Hmotnosť  (g)
A B C D
XTO-1 1 3 4.3 1.3 2.6 5 0.11
XTO-1.5 1.5 3.5 5.3 1.8 3.6 6 0.21
XTO-2 2 4.5 6.9 2.4 4.8 7 0.24
XTO-2.5 2.5 5.1 8.1 3 6 9 0.5
XTO-3 3 6.1 9.6 3.5 7 11 0.84
XTO-3.5 3.5 7 11 4 8 13 1.32
XTO-4 4 7.9 12.4 4.5 9 14 1.81
XTO-4.5 4.5 8.9 14 5.1 10.2 16 2.61
XTO-5 5 9.8 15.4 5.6 11.2 18 3.57
XTO-6 6 11.6 18.2 6.6 13.2 21 5.86
XTO-6.5 6.5 12.6 19.8 7.2 14.4 23 7.85
XTO-7 7 13.6 21.4 7.8 15.6 25 9.53
XTO-8 8 15.4 24.2 8.8 17.6 28 13.7
XTO-9 9 17.3 27.2 9.9 19.8 32 19.8
XTO-10 10 19.1 30 10.9 21.8 35 26.4
XTO-11 11 21.1 33.2 12.1 24.2 39 35.8
XTO-12 12 23 36.2 13.2 26.4 42 45.8
XTO-13 13 25 39.2 14.2 28.4 46 59.7
XTO-14 14 26.9 42.2 15.3 30.6 49 73.5
XTO-16 16 30.9 48.4 17.5 35 56 111
XTO-18 18 34.8 54.4 19.6 39.2 63 159
XTO-20 20 38.5 60.2 21.7 43.4 70 217
XTO-22 22 42.7 67 24.3 48.6 77 292
XTO-24 24 46.4 72.8 26.4 52.8 84 376
XTO-26 26 50.3 78.8 28.5 57 91 481
XTO-28 28 54.5 85.4 31 62 98 603
XTO-30 30 58.1 91.2 33 66.2 105 735
XTO-32 32 62 97.2 35.2 70.4 112 897
XTO-34 34 66.2 104 37.8 75.6 119 1082
XTO-36 36 69.8 109.6 39.8 79.6 126 1275
XTO-38 38 73.5 115.4 41.9 83.8 133 1503
XTO-40 40 77.2 121.2 44 88 140 1734
XTO-42 42 81.2 127.4 46.2 92.4 147 2024
XTO-44 44 85 133.4 48.4 96.8 154 2314
XTO-46 46 89 139.6 50.6 101.2 161 2662
XTO-48 48 92.8 145.6 52.8 105.6 168 3010
XTO-50 50 96.6 151.6 55 110 175 3412
XTO-52 52 100.4 157.6 57.2 114.4 182 3813
XTO-54 54 104.4 163.8 59.4 118.8 189 4293
XTO-56 56 108.2 169.8 61.6 123.2 196 4772
XTO-58 114.4 179.6 65.2 130.4 203 5430
XTO - 60 $ $ 210 5617

Naše produkty
Súvisiace produkty
Spoločnosť
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminium Sleeve Manufacturers and Sleeve Aluminium Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Kovanie komponentov hydraulických strojov Xingtai je kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, ktorý zabezpečuje štrukturálnu integritu a dlhú životnosť. Naše hydraulické systémy využívajú systém prívodu oleja s dvojitým tlakom čerpadla, ktorý umožňuje rýchly pohyb nahor a nadol a zároveň zaisťuje hladký proces lisovania. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Hydraulické stroje Xingtai boli vyvezené do mnohých krajín vrátane Veľkej Británie, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších.

Vedení filozofiou „vysokej kvality, konkurencieschopnej ceny a trvalého záväzku“ sa snažíme vyhovieť potrebám našich zákazníkov a poskytovať im tie najlepšie služby. Naďalej sa venujeme poskytovaniu služieb existujúcim aj novým klientom s rovnakou úrovňou dokonalosti, keďže spoločne pracujeme na budovaní úspešnej budúcnosti.
Čestný certifikát
  • Certifikácie
  • Certifikácie
  • Certifikácie
  • Certifikácie
Správy
  • Lis na oceľové laná | Čínsky výrobca hydrauliky

    Čo a Lis na oceľové laná Je a ako to funguje Lis na oceľové lano je hydraulický stroj, ktorý stláča hliníkovú alebo oceľovú objímku na oceľové lano, čím vytvára trvalé zakované ukončenie používané na zdvíhanie, lanovie a konštrukčné laná. Tento typ lisu na oceľové lan...

    READ MORE
  • Čo je hydraulický lis na drôtené laná?

    Čo je to hydraulický lis na drôtené lano GT-100 (rám C)? The Hydraulický lis na drôtené laná GT-100 (rám C) je kompaktný hydraulický lis na oceľové laná skonštruovaný na nabíjanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Zapadá do rodiny lisovací...

    READ MORE
  • Čo je stroj na lisovanie hydraulických drôtených lán GT-60?

    Čo je stroj na lisovanie hydraulických drôtených lán GT-60 (rám C)? The Hydraulický lis na oceľové lano GT-60 (rám C) je kompaktný hydraulický lis určený na narážanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Ide o najmenší model zo série C-rámov,...

    READ MORE
Znalosti odvetvia

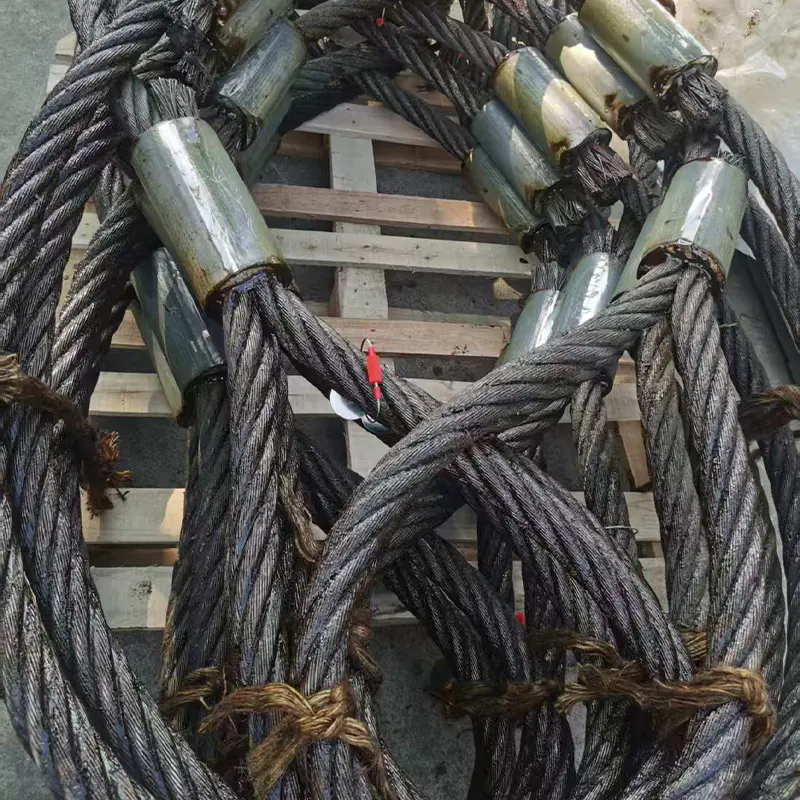

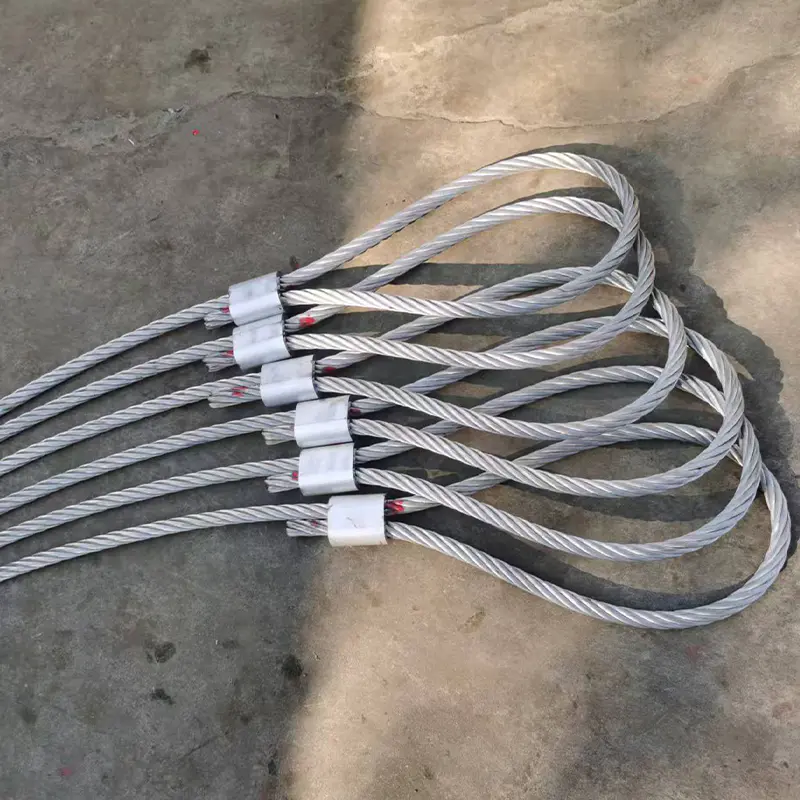

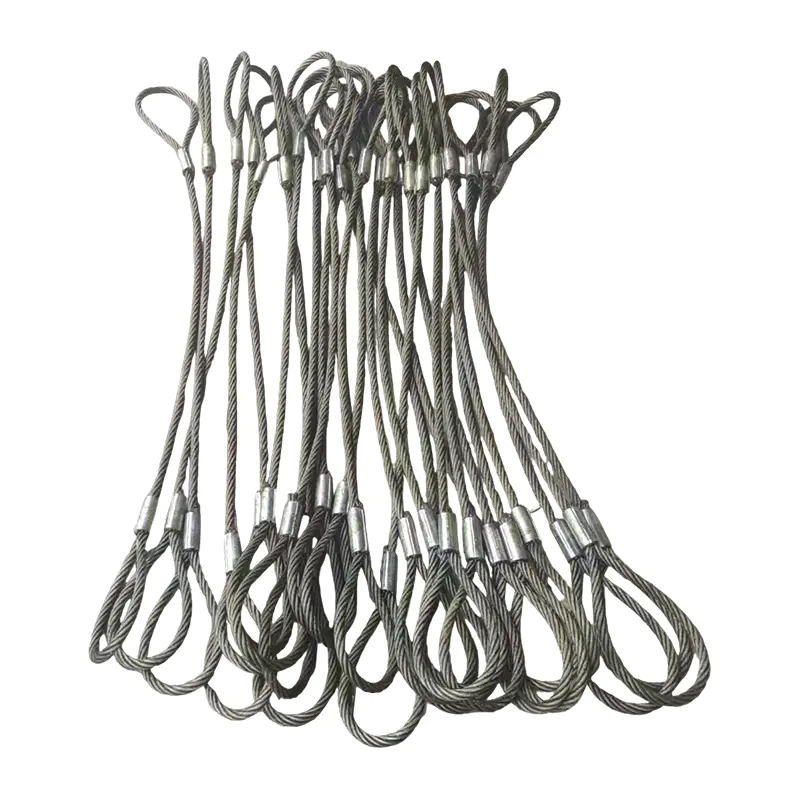

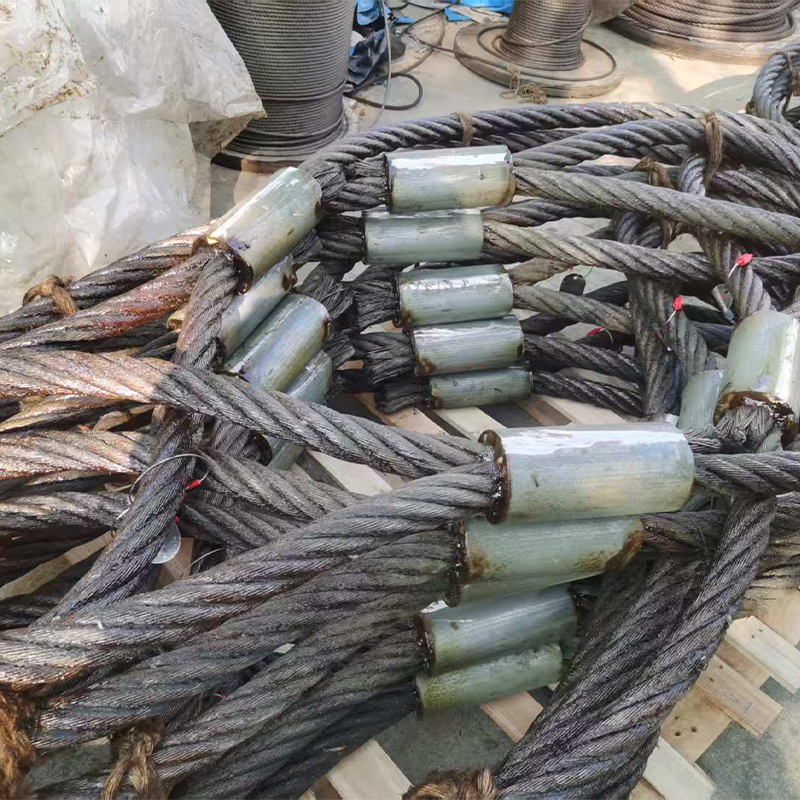

1. Čo je to hliníková manžeta v aplikáciách s drôteným lanom

An hliníkové puzdro (tiež známy ako hliníková objímka) je valcová kovová armatúra vyrobená z vysoko kvalitnej hliníkovej zliatiny 6061-T6, určená na krimpovanie a zaistenie koncov, slučiek alebo spojov drôtených lán. V oceľových lanových systémoch vytvára trvalé, vysokopevnostné spojenie, ktoré zabraňuje skĺznutiu alebo poruche lana pri zaťažení. Priemyselné hliníkové manžety majú pevnosť v ťahu 207 MPa a môže si udržať až 90 % pôvodnej pevnosti drôteného lana pri správnom zvlnení.

(1) Základný dizajn a vlastnosti materiálu

Hliníkové objímky na oceľové laná sú presne opracované s hrúbkou steny od 1,2 mm až 8 mm (zodpovedajúce priemeru lana 1mm–50 mm). Hliníková zliatina 6061-T6 ponúka odolnosť proti korózii (úspešnosť testu soľným postrekom ≥95 % po 1000 hodinách) a ťažnosť, čo umožňuje rovnomernú deformáciu počas krimpovania, aby sa pramene lana uchytili bez ich poškodenia.

Hrúbka steny hliníkovej manžety podľa priemeru drôteného lana 0mm 2 mm 4 mm 6 mm 8 mm 1-5 mm lano (1,2 mm stena) 6-15 mm lano (3 mm stena) 16-30 mm lano (5 mm stena) 31-50 mm lano (8 mm stena)

2. Kľúčové aplikácie hliníkových objímok v systémoch drôtených lán

Hliníkové objímky sú nevyhnutné v odvetviach, ktoré sa spoliehajú na integritu oceľových lán, s aplikáciami prispôsobenými požiadavkám na zaťaženie a podmienkam prostredia:

  • Konštrukcia a zdvíhanie: Zabezpečenie oceľových lán na žeriavoch (nosnosť do 50 ton ) a kladkostroje, kde krimpované hliníkové rukávy spĺňajú bezpečnostné normy OSHA.
  • Marine & Offshore: Návleky odolné voči korózii na kotviace laná (vystavenie slanej vode), so životnosťou 8-10 rokov v morskom prostredí.
  • Letectvo a letectvo: Ľahké objímky pre riadiace káble lietadiel (hmotnosť ≤ 0,5 kg/m) s presnosťou tolerancie zlisovania ± 0,1 mm.
  • Priemyselná výroba: Dopravníkové systémy a manipulácia s materiálom, kde objímky odolávajú cyklickému zaťaženiu až 10 000 cyklov bez únavového zlyhania.
Použitie hliníkových rukávov v priemysle 0% 20 % 40 % 60 % 80 % Stavebníctvo Marine Letectvo a kozmonautika Výroba 60 % 40 % 30 % 50 %

3. Porovnanie výkonu: hliníkové objímky vs. alternatívne objímky

Typ kovania Retenčná sila Odolnosť proti korózii Hmotnosť (na 100 mm)
Hliníkové puzdro (6061-T6) 90 % pevnosti lana Výborne 120 g
Medená objímka 95% pevnosti lana Dobre 380 g
Objímka z nehrdzavejúcej ocele 98% pevnosti lana Superior 450 g
Porovnanie výkonu a nákladov na oceľové laná Krimpovací tlak vs. miera zachovania pevnosti hliníkových rukávov 60 % 70 % 80 % 90 % 5 ton 10 ton 15 ton 20 ton 25 ton 65 % 75 % 85 % 90 % 90 %

4. Často kladené otázky

Q1: Aký lisovací tlak je potrebný pre hliníkové manžety?

A: Pre 1-15 mm drôtené laná, minimálny krimpovací tlak 15 ton je potrebný na dosiahnutie 85 % zachovania pevnosti; Potrebné laná 16-50 mm 20 ton (žiadny dodatočný zisk nad 25 ton).

Q2: Môžu byť hliníkové rukávy opätovne použité?

Odpoveď: Nie. Po zlisovaní hliníkové objímky podliehajú trvalej deformácii – opätovné použitie znižuje zachovanie pevnosti 40 % a predstavuje bezpečnostné riziká podľa noriem ASME B30.9.

Q3: Ako skontrolovať krimpované hliníkové rukávy?

Odpoveď: Skontrolujte rovnomernú deformáciu (žiadne praskliny) a zmerajte priemer zlisovaného spoja – mal by byť 60-70% pôvodného priemeru puzdra . Ultrazvukové testovanie sa odporúča pre kritické aplikácie (napr. letecký priemysel).

Q4: Aká je trvanlivosť hliníkových rukávov?

Odpoveď: Pri skladovaní v suchom prostredí (≤ 60% vlhkosť) majú nezvlnené hliníkové rukávy trvanlivosť 5 rokov ; povrchová oxidácia po tomto období znižuje integritu zlisovania o 10-15%.
