Oceľová objímka Flemish Eye

+ Kontaktujte nás
PREV：Oceľové laná Swage TerminályĎALEJ：Hliníková objímka/hliníková objímka DIN3093
  • Parameter
  • Ďalšie popisy
  • Kontaktovať

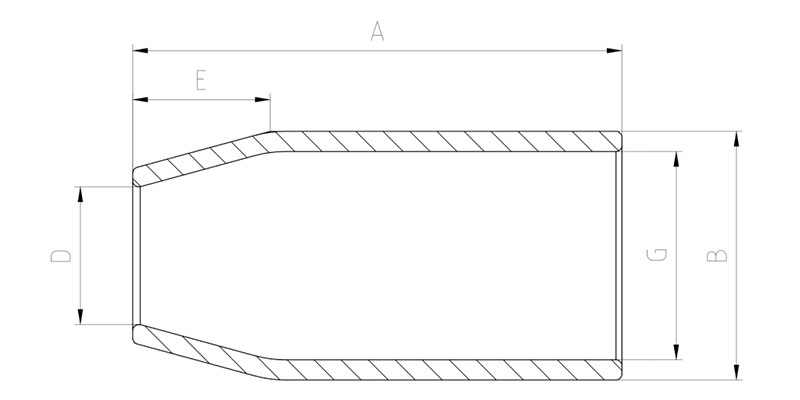

Technical Data
Nie Veľkosť Hmotnosť Rozmer
palec mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 16.5 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112 – 114 $ $ 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Naše produkty
Súvisiace produkty
Spoločnosť
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Kovanie komponentov hydraulických strojov Xingtai je kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, ktorý zabezpečuje štrukturálnu integritu a dlhú životnosť. Naše hydraulické systémy využívajú systém prívodu oleja s dvojitým tlakom čerpadla, ktorý umožňuje rýchly pohyb nahor a nadol a zároveň zaisťuje hladký proces lisovania. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Hydraulické stroje Xingtai boli vyvezené do mnohých krajín vrátane Veľkej Británie, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších.

Vedení filozofiou „vysokej kvality, konkurencieschopnej ceny a trvalého záväzku“ sa snažíme vyhovieť potrebám našich zákazníkov a poskytovať im tie najlepšie služby. Naďalej sa venujeme poskytovaniu služieb existujúcim aj novým klientom s rovnakou úrovňou dokonalosti, keďže spoločne pracujeme na budovaní úspešnej budúcnosti.
Čestný certifikát
  • Certifikácie
  • Certifikácie
  • Certifikácie
  • Certifikácie
Správy
  • Lis na oceľové laná | Čínsky výrobca hydrauliky

    Čo a Lis na oceľové laná Je a ako to funguje Lis na oceľové lano je hydraulický stroj, ktorý stláča hliníkovú alebo oceľovú objímku na oceľové lano, čím vytvára trvalé zakované ukončenie používané na zdvíhanie, lanovie a konštrukčné laná. Tento typ lisu na oceľové lan...

    READ MORE
  • Čo je hydraulický lis na drôtené laná?

    Čo je to hydraulický lis na drôtené lano GT-100 (rám C)? The Hydraulický lis na drôtené laná GT-100 (rám C) je kompaktný hydraulický lis na oceľové laná skonštruovaný na nabíjanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Zapadá do rodiny lisovací...

    READ MORE
  • Čo je stroj na lisovanie hydraulických drôtených lán GT-60?

    Čo je stroj na lisovanie hydraulických drôtených lán GT-60 (rám C)? The Hydraulický lis na oceľové lano GT-60 (rám C) je kompaktný hydraulický lis určený na narážanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Ide o najmenší model zo série C-rámov,...

    READ MORE
Znalosti odvetvia

1. Čo je to flámsky laná s okom? – Definícia & Caleboe Design

A Záves z drôteného flámskeho oka (tiež známy ako a Flámsky spoj alebo mechanický spoj ) je metóda ukončenia, pri ktorej sa pramene drôteného lana oddelia, zastrčia späť do tela lana v tkanom vzore a zaistia sa lisovanou kovovou objímkou (objímkou). Na rozdiel od tradičných ručne spájaných očí si flámske oko takmer zachováva 100% pevnosti lana v pretrhnutí a zároveň ponúka čistý, kompaktný profil.

Tento dizajn je široko používaný v závesy mostových žeriavov, ťažné zariadenia a ťažké vybavenie vďaka svojej vynikajúcej únavovej životnosti a stálej kvalite. Podľa ASME B30.9 a EN 13414-1 sú flámske závesy uprednostňované pre vysokocyklové zdvíhacie operácie.

2. Výhoda č. 1: Vynikajúca sila a účinnosť

Flámske oko dosahuje 95 – 100 % medznej pevnosti lana podľa katalógu , výrazne prevyšujúce bežné klinové objímky (80–85 %) a liate objímky (90–92 %). Nezávislé testy na oceľovom lane s priemerom 16 mm a 1960 MPa ukazujú nasledujúce priemerné retenčné hodnoty:

Udržanie prelomovej sily metódou ukončenia (%)

Flámske oko (mechanické spojenie)
98% retencia
Liata zásuvka (zinok/živica)
91% retencia
Klinová zásuvka (štaardná)
83% retencia
Ručne zastrčený spoj (8 prameňov)
76% retencia

Obr. 1 – Záchrana flámskeho oka 98% pevnosti pri pretrhnutí lana , čím prekonáva klinové nástrčky o 15 % a ručné spoje o 22 %.

Táto vyššia účinnosť znamená, že flámsky záves môže bezpečne zdvíhať ťažšie bremená pomocou rovnakého priemeru lana. Pre 20 mm lano s menovitým zaťažením 250 kN MBL, flámske oko 245 kN vs len 207 kN z klinovej objímky – a 18% zvýšenie využiteľnej kapacity .

3. Výhoda č. 2: Predĺžená únavová životnosť pri cyklickom zaťažení

Spoj Flámskeho oka rovnomerne rozdeľuje cyklické namáhanie na pramene lana, čím sa vyhýba koncentračným bodom napätia v klinových alebo svorkových zakončeniach. Zrýchlené únavové testy (25 % medzného zaťaženia, 0,5 Hz) preukazujú vynikajúcu odolnosť.

Cykly do zlyhania – porovnanie ukončenia oka (18 mm lano, 30 % cyklické zaťaženie MBL)

Cykly do zlyhania (tisíce) Spôsob ukončenia 0 50 100 150 200 250 300 275 tis 98 tis 62 tis Flámske oko Klinová zásuvka Ručný spoj

Obr. 2 – Flámske očné závesy vydržia 2,8x viac cyklov než klinové objímky a 4,4x viac než tradičné ručné spoje pri dynamickom zaťažení.

Pre aplikácie ako napr mostové žeriavy alebo rozmetadlá kontajnerov (až 200 000 zdvihových cyklov/rok), to sa premieta do menšieho počtu výmen – skrátenie prestojov o odhadované 4 200 dolárov ročne na žeriav .

4. Výhoda č. 3: Nižšie celkové náklady na vlastníctvo a rýchlejšia výroba

Flámske očné závesy sú vyrobené o 60% rýchlejšie než ručne zastrčené spoje a vyžadujú žiadny čas vytvrdzovania (na rozdiel od nalievaných zásuviek). Nižšie uvedená tabuľka zobrazuje priemerné náklady na prak počas 3-ročného obdobia vrátane údržby a výmeny.

3-ročné celkové náklady na popruh (USD) – priemer 12 mm, dĺžka 6 m

Celková cena (USD) 0 50 100 150 200 250 118 dolárov 196 dolárov 224 dolárov Flámske oko Klinová zásuvka Ručný spoj

Obr. 3 – Ponuka flámskych očných závesov o 40% nižšie celkové náklady než klinové objímky a o 47 % nižšia než ručné spoje počas 3 rokov vďaka predĺženej životnosti a kratším prestojom.

5. Výhoda č. 4: Zvýšená bezpečnosť, kontrola a konzistentnosť

Flámske očné závesy poskytujú a konzistentné, opakovateľné ukončenie bez variability zo strany operátora. Lisovaná objímka vytvára vizuálny indikátor: ľubovoľný pohyb objímky alebo prasknutie signalizuje okamžité odstránenie. Naproti tomu klinové objímky môžu zakryť poškodenie vnútorného vlákna.

Porovnanie kľúčových bezpečnostných metrík:

Tabuľka 1 – Bezpečnostné a kontrolné charakteristiky flámskeho oka v porovnaní s inými zakončeniami.
Funkcia Flámske oko Klinová zásuvka Ručný spoj
Jednoduchosť vizuálnej kontroly Výborne (objímka a pramene viditeľné) Slabé (vnútorný klin skrýva opotrebovanie) Spravodlivé (viditeľné zastrčenie prameňov)
Riziko nesprávnej montáže Nízka (riadená lisovacím nástrojom) Vysoká (kritické umiestnenie klinu) Stredný (závisí od zručnosti)
Odolnosť proti korózii (objímka) Pozinkované / SS k dispozícii Oceľová liatina, menšia ochrana Žiadna objímka, pramene odhalené
Konzistencia (koeficient variácie) ± 2 % (veľmi opakovateľné) ± 8 % ±12 %

Pretože je objímka kovaná pomocou kalibrovaného lisu, každý flámsky záves sa stretáva ISO 7531 and ASME B30.9 požiadavky na vysledovateľnosť – rozhodujúce pre regulované odvetvia, ako je letectvo a jadrové vybavenie.

6. Kedy zvoliť Flámske závesy na oči – Odporúčania na použitie

Na základe údajov z terénu z viac ako 200 operácií s takelážou sú flámske závesy ideálne pre:

  • Mostové žeriavy s >50 zdvihovými cyklami za deň – výhoda únavovej životnosti znižuje každoročné výmeny 62 % .
  • Odťahové a vyprošťovacie linky – kde je pri rázovom zaťažení povinné 100 % zachovanie pevnosti.
  • Námorné a pobrežné slučky – nerezové objímky zabraňujú štrbinovej korózii.
  • Viacnohé závesné zostavy – identická geometria očí zaisťuje rovnomerné zaťaženie nôh.

Vyhnite sa len flámskym očným závesom extrémne abrazívne prostredie kde by mohlo dôjsť k opotrebovaniu objímky; v takýchto prípadoch sa odporúča ochranné oko na náprstok alebo mäkký kryt oka.

7. Často kladené otázky o flámskych očných závesoch

Otázka 1: Dá sa opraviť flámsky záves, ak je objímka poškodená?
A1: Nie. ASME B30.9 zakazuje opravu lisovaných objímok. Musí sa odrezať celé ukončenie a vyrobiť nové flámske oko. Nikdy sa nepokúšajte znovu napumpovať použitú objímku.

Otázka 2: Ako sa flámske oko porovnáva s priechodkou alebo nekonečným popruhom?
A2: Flámske očné závesy sú ukončené konce (nie nekonečné). Pre zdvíhacie aplikácie vyžadujúce pevné oko na oboch koncoch poskytuje flámske oko vyššiu pevnosť ako priechodky a jednoduchšiu kontrolu.

Q3: Aký je minimálny priemer lana pre flámske závesy?
A3: Zvyčajne 6 mm až 38 mm . Menej ako 6 mm sú mechanické objímky menej účinné; nad 38 mm môžu byť pre ultra ťažké výťahy uprednostňované liate hrdlá.

Q4: Dajú sa flámske očné popruhy kontrolovať v teréne bez nástrojov?
A4: Áno. Denná vizuálna kontrola by mala skontrolovať praskliny na objímke, skĺznutie prameňa alebo opotrebovanie lana v blízkosti objímky. Ročné skúšobné zaťaženie pri 125 % WLL odporúča sa podľa OSHA.
