Lis na oceľové laná GT-200 (rám koša) Veľkoobchod
Domov / Produkty / Lis na oceľové laná / Lis na oceľové laná GT-200 (rám koša)

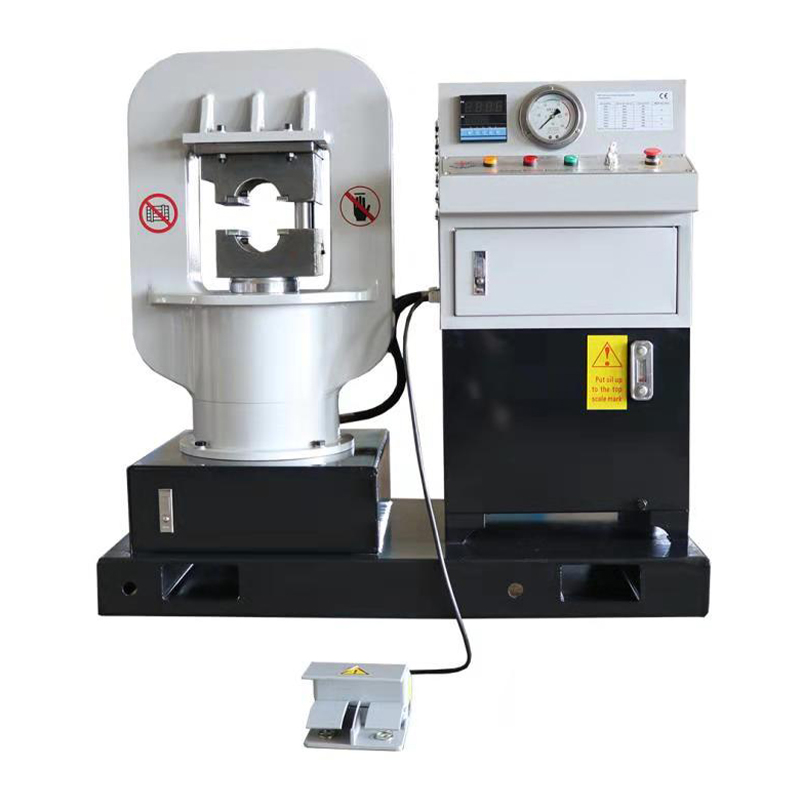

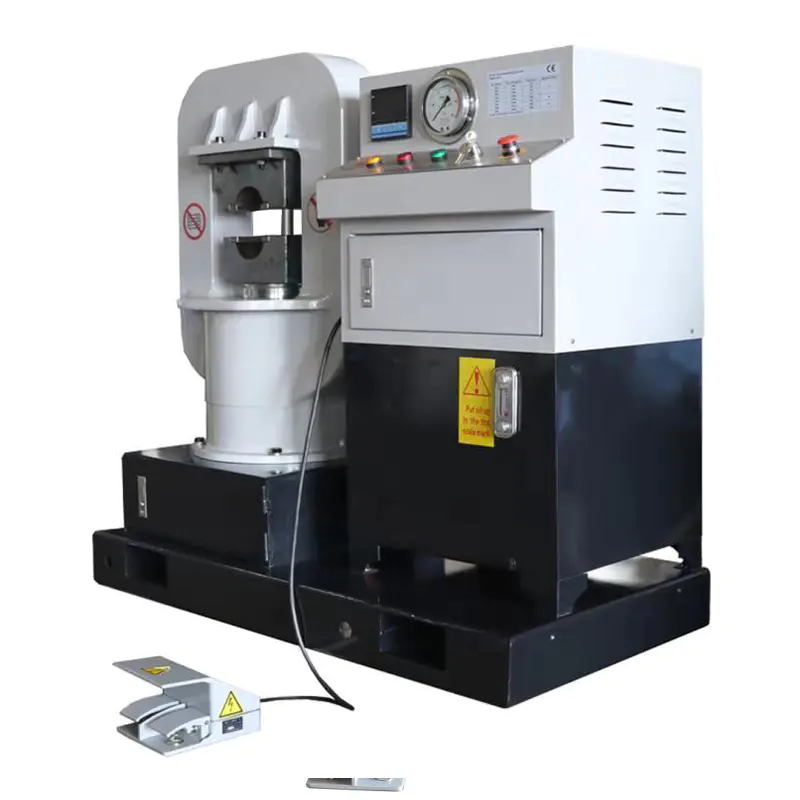

Lis na oceľové laná GT-200 (rám koša)

GT-200  lisovací stroj na drôtené laná je určený na lisovanie malých rozmerov drôteného lana od 2 mm do 24 mm.
Lisovací stroj GT-200 je široko používaný v priemysle drôtených lán. Lisovací stroj GT-200 je pomerne populárny v oblasti výstavby oceľových konštrukcií.

Charakteristika
1. Certifikované CE
2. Celkový dizajn koša, malá veľkosť, vysoká pevnosť;
3. Nalisujte dobré tvary na popruhy z oceľových lán;
4. Jednoduché ovládanie;
5. Piest možno zastaviť v akejkoľvek polohe;
6. Balenie: zmršťovacia fólia a žehlička
7. Výrobná kapacita: 5-10 sád za mesiac
8. Farba: Sivá, modrá alebo prispôsobená
9. Video:

+ Kontaktujte nás
PREDCH：GT-300 Lis na závesy na drôtené laná (rám koša)ĎALŠÍ：GT-100 Hydraulický stroj na kovania drôteného lana (rám koša)
  • Parameter
  • Ďalšie popisy
  • Kontakt
Technické údaje
Režim č. GT-200
Maximálny lisovací výkon (KN) 2000
Maximálny priemer drôteného lana (mm) Φ22
Výkon (KW) 2.2
Maximálny pracovný tlak (MPa) 56 MPa
Maximálny pohyb piesta (mm) 80
Rýchlosť piestu (mm/s) 8
Dolná rýchlosť piestu (mm/s) 10
Celková dĺžka (mm) 1200
Celková šírka (mm) 600
Celková výška (mm) 1400
Automatické ovládanie √
Nožný spínač √
Naše produkty
Súvisiace produkty
Spoločnosť
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Ako Lis na oceľové laná GT-200 (rám koša) Výrobcovia a Lis na oceľové laná GT-200 (rám koša) Spoločnosť, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. bola založená v roku 1992 a sídli v meste Taizhou, provincia Jiangsu, Čína. Spoločnosť sa špecializuje na výrobu hydraulických lisov na oceľové laná, žíhacích a zužovacích strojov na oceľové laná, hliníkových objímok a zdvíhacích svoriek. Xingtai Hydraulic je vybavená modernými výrobnými zariadeniami, silnými technickými kapacitami, autoritatívnym testovacím zariadením a komplexným systémom riadenia kvality.

Lisovacie komponenty strojov Xingtai Hydraulic sú kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, čo zaisťuje konštrukčnú celistvosť a dlhú životnosť. Naše hydraulické systémy využívajú systém prívodu oleja s dvojitým tlakovým čerpadlom, ktorý umožňuje rýchly pohyb nahor a nadol a zároveň zaisťuje plynulý proces lisovania. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Stroje Xingtai Hydraulic boli vyvezené do mnohých krajín vrátane Spojeného kráľovstva, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších.

Riadení filozofiou „vysoká kvalita, konkurencieschopná cena a trvalý záväzok“ sa snažíme uspokojiť potreby našich zákazníkov a poskytnúť im tie najlepšie služby. Naďalej sa venujeme obsluhe existujúcich aj nových klientov s rovnakou úrovňou excelentnosti, pričom spoločne budujeme úspešnú budúcnosť.
Certifikát cti
  • Certifikácie
  • Certifikácie
  • Certifikácie
  • Certifikácie
Správy
Odborné znalosti

1. Na čo sa používa lis na oceľové laná GT-200? – Základné aplikácie

The Lis na oceľové lano GT-200 je prenosné, ručné hydraulické lisovacie náradie určené pre ukončenie popruhov z oceľového lana na mieste, flámskych očiek, dorazových objímok a spojok slučiek pomocou hliníkových alebo medených objímok. Je široko používaný tým technikov takeláže, údržbárske čaty, pobrežné plošiny a mobilné opravárske tímy kde je kritická prenosnosť a jednoduchosť použitia.

S maximálnou lisovacou silou 200 kN (20 ton) a kompaktný dizajn vážiaci len 6,5 kg (14,3 libier) , GT-200 zvládne priemery drôtených lán od 1,5 mm až 8 mm , produkujúce koncovky, ktoré zachovávajú 95–100 % pevnosti lana v pretrhnutí . Na rozdiel od stolových lisov možno GT-200 použiť v zvýšené pracovné plošiny, paluby lodí a obmedzené priestory , zníženie prestojov odstránením potreby prepravy lán späť do dielne.

2. Kľúčová vlastnosť č. 1: Prenosný dizajn s optimálnou lisovacou silou

GT-200 prináša 200 kN (20 ton) of hydraulic force z ručnej jednotky – postačuje na nabíjanie objímok na oceľovom lane do priemeru 8 mm. Nižšie uvedená tabuľka porovnáva kapacitu GT-200 s ručnými nástrojmi a väčšími stolovými lismi.

Maximálna kapacita priemeru drôteného lana podľa typu swager (mm)

Manuálna ručná pílka (pákový typ)
6 mm max
Prenosná hydraulika GT-200
8 mm max
GT-500 bench press (500 kN)
16 mm max
Priemyselný podlahový lis (1 000 kN)
32 mm max

Obr. 1 – Rukoväte GT-200 8 mm drôtené lano pričom zostáva plne prenosný – ideálny na opravy a údržbu na mieste.

GT-200 obsahuje 5 vymeniteľných súprav matríc pre priemery objímok od 4 mm do 10 mm, uložené v odolnom kufríku pre ľahkú prepravu v teréne.

3. Kľúčová vlastnosť č. 2: Skutočná prenosnosť – swage kdekoľvek a kedykoľvek

GT-200 je poháňaný a ručná hydraulická ručná pumpa (nie je potrebná elektrina), vďaka čomu je ideálny pre vzdialené miesta. Trvá úplný cyklus kovania 15 – 25 sekúnd v závislosti od skúseností operátora. Nižšie uvedená tabuľka porovnáva prenosnosť a čas nastavenia pri rôznych metódach stláčania.

Porovnanie času nastavenia poľa a prenosnosti

Čas (minúty) / Skóre prenosnosti Metóda kovania 0 10 20 30 40 50 60 Nastavenie: 1 min 15 min 45 min Prenosný GT-200 Bench press Podlahový lis Prenosnosť: 10/10 Prenosnosť: 4/10 Prenosnosť: 2/10

Obr. 2 – GT-200 vyžaduje menej ako 1 minútu času nastavenia a môžu byť prevádzkované kdekoľvek, na rozdiel od stolových alebo podlahových lisov, ktoré potrebujú vyhradený pracovný priestor a výkon.

Pre montážne tímy na mori GT-200 eliminuje potrebu posielať poškodené popruhy na breh – opravy je možné dokončiť na mieste v pod 2 minúty , čím sa zníži prestoj plavidla v priemere o 4 – 6 hodín na jeden incident .

4. Kľúčová vlastnosť č. 3: Spoľahlivá koncová pevnosť pre laná s malým priemerom

Napriek svojej kompaktnej veľkosti vyrába GT-200 koncovky, ktoré si zachovávajú 95–100 % pevnosti lana v pretrhnutí pre priemery do 8 mm. Nižšie uvedená tabuľka zobrazuje minimálnu vyťahovaciu silu dosiahnutú pre rôzne priemery lana pomocou GT-200 s kalibrovanými závitovnicami.

Minimálna vyťahovacia sila (kN) – Swaged Sleeves GT-200 vs. MBL (7x19 galvanizované lano)

Sila (kN) Priemer lana (mm) 0 10 20 30 40 1.5 3 4 5 6 8 Vyťahovacia sila GT-200 (≥97 % MBL)

Obr. 3 – GT-200 kované ukončenia dosiahnuté 97 % alebo viac lana MBL pre priemery do 8 mm, spĺňajúce normy EN 13411-3 pre prenosné lisovacie nástroje.

GT-200 obsahuje a vstavaný pretlakový ventil ktorý sa automaticky uvoľňuje pri 200 kN, čím zabraňuje nadmernému skrúteniu a zabezpečuje konzistentnú kvalitu ukončenia bez ohľadu na skúsenosti operátora.

5. GT-200 Aplikačná príručka a matrica pre výber matrice

GT-200 akceptuje celý rad sád matric pre rôzne priemery lán a typy objímok. Nižšie uvedená tabuľka poskytuje rýchly prehľad bežných aplikácií.

Tabuľka 1 – Výber matrice GT-200 a odporúčaný lisovací tlak podľa priemeru lana.
Priemer lana (mm) Typ rukáva / Materiál Odporúčaná sada razníc Krútiaci tlak (kN)
1,5–2,5 mm Hliníková dorazová objímka GT-D4 (4 mm šesťhran) 30–50 kN
3-4 mm Objímka s hliníkovou slučkou (Flámske oko) GT-D6 (6 mm oválny) 70–100 kN
5-6 mm Hliníková / medená objímka GT-D8 (8 mm šesťhran) 120–160 kN
7-8 mm Dvojitá objímka / vysoká pevnosť GT-D10 (10 mm oválny) 170–200 kN

Všetky raznice sú vyrobené z tepelne upravená nástrojová oceľ a sú označené veľkosťou a rozsahom tlaku pre ľahkú identifikáciu v teréne.

6. Často kladené otázky o lise na oceľové laná GT-200

Otázka 1: Aké typy objímok môže GT-200 nabiť?
A1: Swages GT-200 hliníkové dorazové objímky, hliníkové slučkové objímky (Flámske oko), medené objímky a objímky z nehrdzavejúcej ocele pre priemery oceľových lán od 1,5 mm do 8 mm. Je ideálny pre letecké káble, vybavenie s malým priemerom a námorné aplikácie.

Q2: Vyžaduje GT-200 elektrinu alebo batérie?
A2: Nie. GT-200 je napájaný a ručná hydraulická ručná pumpa – nevyžaduje sa žiadna elektrina, batérie ani stlačený vzduch. Vďaka tomu je ideálny pre vzdialené miesta, plošiny na mori a núdzové opravy.

Otázka 3: Koľko závarov dokáže GT-200 vykonať pred údržbou?
A3: GT-200 je určený pre viac ako 5 000 kovacích cyklov pred výmenou hydraulického oleja. Súpravy nástrojov by sa mali kontrolovať každých 1 000 cyklov na opotrebovanie. Nástroj nesie a 2-ročná záruka výrobcu .

Otázka 4: Môže byť GT-200 použitý na ukončenie závesu nad hlavou?
A4: Áno, pri použití s certifikovanými hliníkovými objímkami a vhodnými súpravami matríc spĺňajú koncovky GT-200 EN 13411-3 a ASME B30.9 požiadavky na slučky z oceľových lán do priemeru 8 mm. Vždy vykonajte skúšobnú záťažovú skúšku pri 125 % WLL pre kritické zdvíhacie aplikácie.
