Stolný lis na oceľové laná GT-500 (rám koša) Veľkoobchod
Domov / Produkty / Lis na oceľové laná / Stolný lis na oceľové laná GT-500 (rám koša)

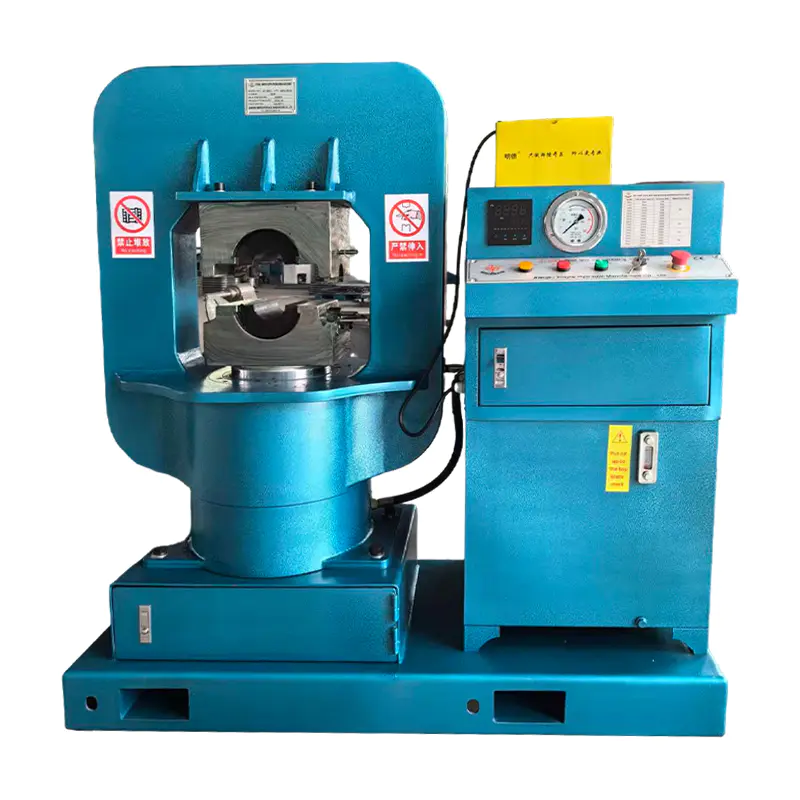

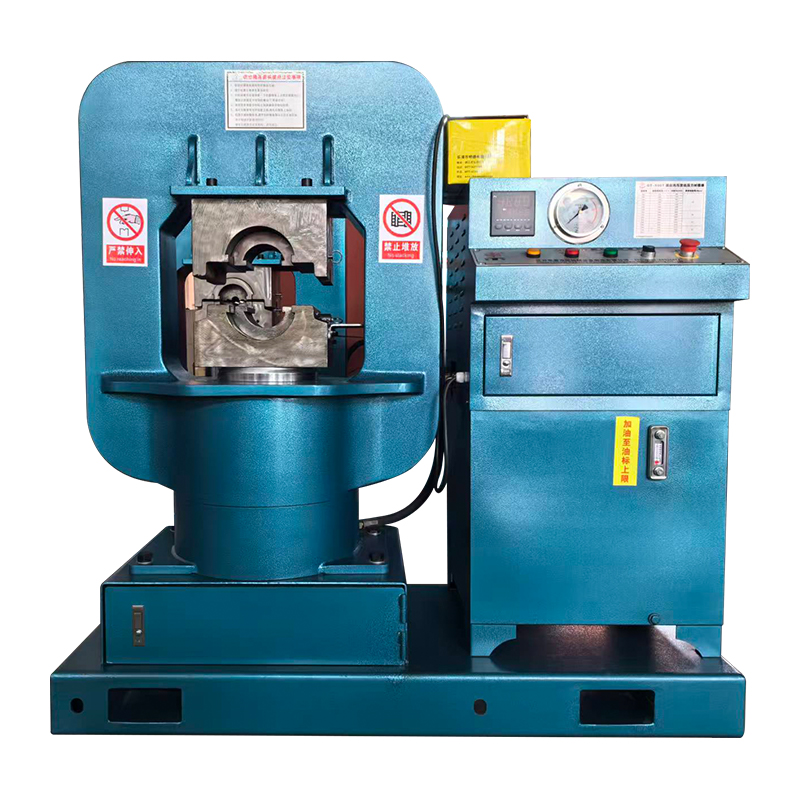

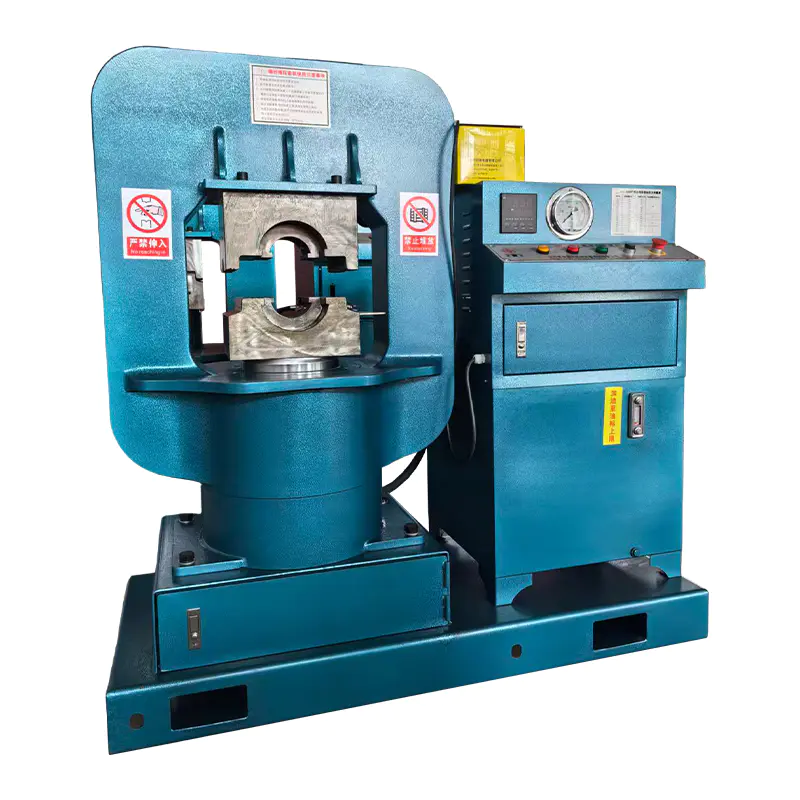

Stolný lis na oceľové laná GT-500 (rám koša)

Kovový stroj z oceľového lana môže byť použitý v mnohých oblastiach, môže vyrábať slučky z oceľových lán, káblové úchyty, zachytenie pádu a riešenia proti výstrelom a iné.

Charakteristika
1. Jednoduchá obsluha
2. Široké využitie
3. Ušetrite čas

+ Kontaktujte nás
PREDCH：GT-650 Hydraulický lis na lisovanie drôteného lana (rám koša)ĎALŠÍ：GT-400 stroj na kovania oceľových lán (rám koša)
  • Parameter
  • Ďalšie popisy
  • Kontakt
Technické údaje
Režim č. GT-500
Maximálny priemer drôteného lana (mm) Φ42
Výkon (KW) 4
Maximálny pracovný tlak (MPa) 56 MPa
Maximálny pohyb piesta (mm) 100
Rýchlosť piestu (mm/s) 4.5
Dolná rýchlosť piestu (mm/s) 8
Celková dĺžka (mm) 1450
Celková šírka (mm) 600
Celková výška (mm) 1400
Naše produkty
Súvisiace produkty
Spoločnosť
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Ako Stolný lis na oceľové laná GT-500 (rám koša) Výrobcovia a Stolný lis na oceľové laná GT-500 (rám koša) Spoločnosť, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. bola založená v roku 1992 a sídli v meste Taizhou, provincia Jiangsu, Čína. Spoločnosť sa špecializuje na výrobu hydraulických lisov na oceľové laná, žíhacích a zužovacích strojov na oceľové laná, hliníkových objímok a zdvíhacích svoriek. Xingtai Hydraulic je vybavená modernými výrobnými zariadeniami, silnými technickými kapacitami, autoritatívnym testovacím zariadením a komplexným systémom riadenia kvality.

Lisovacie komponenty strojov Xingtai Hydraulic sú kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, čo zaisťuje konštrukčnú celistvosť a dlhú životnosť. Naše hydraulické systémy využívajú systém prívodu oleja s dvojitým tlakovým čerpadlom, ktorý umožňuje rýchly pohyb nahor a nadol a zároveň zaisťuje plynulý proces lisovania. Tento dizajn výrazne zlepšuje kvalitu lisovania a efektivitu výroby.

Stroje Xingtai Hydraulic boli vyvezené do mnohých krajín vrátane Spojeného kráľovstva, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších.

Riadení filozofiou „vysoká kvalita, konkurencieschopná cena a trvalý záväzok“ sa snažíme uspokojiť potreby našich zákazníkov a poskytnúť im tie najlepšie služby. Naďalej sa venujeme obsluhe existujúcich aj nových klientov s rovnakou úrovňou excelentnosti, pričom spoločne budujeme úspešnú budúcnosť.
Certifikát cti
  • Certifikácie
  • Certifikácie
  • Certifikácie
  • Certifikácie
Správy
Odborné znalosti

1. Na čo sa používa stolný lis na oceľové laná GT-500? – Základné aplikácie

The Stolný lis na oceľové laná GT-500 je kompaktný, stolný hydraulický lis na kovania určený pre trvalé ukončenie závesov z oceľových lán, flámskych ôk a spojok slučiek pomocou hliníkových alebo medených objímok. Je široko používaný v rigging obchody, malá výroba popruhov, zariadenia na údržbu a zásobovacie základne na mori tam, kde je priestor obmedzený, ale spoľahlivý, sú potrebné vysokokvalitné koncovky.

S maximálnou lisovacou silou 500 kN (50 ton) a hĺbka hrdla 80 mm , GT-500 zvláda priemery drôtených lán od 3 mm až 16 mm , produkujúce koncovky, ktoré zachovávajú 95–100 % pevnosti lana v pretrhnutí . V porovnaní s ručnými lisovacími nástrojmi skracuje GT-500 čas cyklu 70 % a zabezpečuje stálu kvalitu krimpovania – ideálne pre dielne vyrábajúce až 200 ukončení za deň .

2. Kľúčová vlastnosť 1: Optimálna lisovacia sila a rozsah priemeru pre použitie na lavičke

GT-500 prináša 500 kN hydraulickej sily , postačujúce na stláčanie objímok na oceľovom lane do priemeru 16 mm. Nižšie uvedená tabuľka porovnáva kapacitu GT-500 s ručnými pílami a väčšími stojanovými lismi.

Maximálna kapacita priemeru drôteného lana podľa typu swager (mm)

Manuálna ručná pílka (pákový typ)
6 mm max
Hydraulická ručná pumpa (prenosná)
12 mm max
Bench press GT-500
16 mm max
Priemyselný podlahový lis (1 000 kN)
32 mm max

Obr. 1 – Rukoväte GT-500 16 mm drôtené lano , ktorá pokrýva 90 % bežných aplikácií na takeláž a závesy pri montáži na štandardný pracovný stôl.

Súčasťou stroja je 6 vymeniteľných súprav matríc pre priemery puzdier od 6 mm do 18 mm, s rýchlovýmenným nástrojom, ktorý skracuje čas nastavenia pod 1 minútu .

3. Kľúčová vlastnosť 2: Rýchla doba cyklu a stopa vhodná pre pracovné stoly

GT-500 obsahuje a jednofázové elektrické hydraulické čerpadlo (220V/110V kompatibilný) s dvojstupňovým systémom: rýchly prístup pri 25 mm/s a stlačením na 4 mm/s . Úplný cyklus stláčania trvá len 5-8 sekúnd v závislosti od veľkosti rukávov. Kompaktný pôdorys ( 500 mm x 400 mm ) umožňuje umiestnenie na akýkoľvek pevný pracovný stôl.

Cykly kovania za hodinu (10 mm hliníkové puzdro)

Počet cyklov za hodinu Metóda kovania 0 50 100 150 200 250 300 350 25 55 220 320 Ručná ruka Hydraulická ručná pumpa lavica GT-500 Podlahový lis (1 000 kN)

Obr. 2 – GT-500 dosahuje 220 stláčacích cyklov za hodinu , 4x rýchlejšie ako prenosné hydraulické pílky a takmer 9x rýchlejšie ako ručné náradie.

Pre malý obchod vyrábajúci vybavenie 150 ukončení za deň , GT-500 skracuje denný čas kovania od 6 hodín (manuálne) až 45 minút – ročná úspora práce nad 12 000 dolárov .

4. Kľúčová vlastnosť 3: Konzistentná sila zakončenia a odolnosť proti vytiahnutiu

Správne stlačenie s GT-500 vytvára koncovky, ktoré držia 95–100 % pevnosti lana v pretrhnutí . Nižšie uvedená tabuľka ukazuje minimálnu vyťahovaciu silu dosiahnutú pre rôzne priemery lana s použitím GT-500 s kalibrovanými matricami.

Minimálna vyťahovacia sila (kN) – GT-500 Swaged Sleeves vs. MBL (7x19 galvanizované lano)

Sila (kN) Priemer lana (mm) 0 20 40 60 80 100 120 140 3 6 8 10 12 14 16 Vyťahovacia sila GT-500 (≥98 % MBL)

Obr. 3 – GT-500 zalisované koncovky konzistentne dosahujú 98 % alebo viac lana MBL pre priemery do 16 mm, spĺňajúce normy EN 13411-3.

GT-500 obsahuje a vstavaný tlakomer s nastaviteľným poistným ventilom , čo umožňuje operátorom prednastaviť sila kovania pre rôzne veľkosti objímok – čím sa zabezpečí opakovateľná kvalita ukončenia ± 2 % .

5. GT-500 Aplikačná príručka a matrica pre výber matrice

GT-500 akceptuje celý rad sád matric pre rôzne priemery lán a typy objímok. Nižšie uvedená tabuľka poskytuje rýchly prehľad bežných aplikácií.

Tabuľka 1 – Výber matrice GT-500 a odporúčaný lisovací tlak podľa priemeru lana.
Priemer lana (mm) Typ rukáva / Materiál Odporúčaná sada razníc Krútiaci tlak (kN)
3-5 mm Hliníková dorazová objímka GT-D6 (6 mm šesťhran) 60–90 kN
6-8 mm Objímka s hliníkovou slučkou (Flámske oko) GT-D10 (10 mm oválny) 120–180 kN
10-12 mm Odolný hliník / meď GT-D14 (14 mm šesťhran) 250–350 kN
14-16 mm Dvojitá objímka / vysoká pevnosť GT-D18 (18 mm oválny) 400 – 500 kN

GT-500 tiež podporuje vlastné profily matrice pre špeciálne aplikácie, vrátane objímok z nehrdzavejúcej ocele a dizajnov s dvojitým stlačením pre vysokopevnostné popruhy.

6. Často kladené otázky o stolnom lise na oceľové laná GT-500

Otázka 1: Aké typy objímok môže GT-500 nabiť?
A1: Swages GT-500 hliníkové dorazové manžety, hliníkové slučkové manžety (Flámske oko), medené objímky a manžety z nehrdzavejúcej ocele pre priemery oceľových lán od 3 mm do 16 mm. Podporuje tiež dvojité kompresné návleky pre aplikácie s vysokou pevnosťou až do 14 mm.

Q2: Aké napájanie je potrebné pre GT-500?
A2: Stroj beží štandardné 110V alebo 220V jednofázové striedavé napätie (používateľom voliteľné), s výkonom motora 1,5 kW . Nie je potrebné žiadne trojfázové napájanie, vďaka čomu je ideálny pre malé dielne a mobilné údržbárske jednotky.

Q3: Ako často vyžaduje GT-500 údržbu?
A3: Odporúčaná údržba zahŕňa výmena hydraulického oleja každých 1 500 prevádzkových hodín , kontrola opotrebenia matrice každých 1 000 cyklov a kalibrácia manometra ročne. Stredný čas medzi poruchami (MTBF) je 6 500 hodín za normálnych prevádzkových podmienok.

Q4: Môže sa GT-500 použiť na kovania na mieste?
A4: GT-500 je a stacionárny stolný lis (hmotnosť: 95 kg). Pre použitie v teréne odporúčame prenosnú hydraulickú ručnú pumpu GT-200. GT-500 je však možné namontovať na mobilný vozík pre mobilitu obchodu.
