Oceľové laná Swage Terminály

Čo je oceľový terminál v aplikáciách s drôteným lanom? Kompletný sprievodca

A oceľový terminál je hardvérová armatúra trvalo pripevnená ku koncu oceľového lana, aby sa umožnilo spojenie s kotvami, napínačmi, závesmi alebo konštrukčnými prvkami. V inžinierstve oceľových lán sú terminály kritickým rozhraním medzi lanom a nosnou konštrukciou – a často sú najslabším bodom v systéme, ak sú nesprávne zvolené alebo nainštalované. Ukazujú to priemyselné údaje viac ako 30 % zlyhaní pri montáži oceľového lana vychádzať z koncovky, nie pozdĺž samotného telesa lana. Pochopenie typov terminálov, hodnotenia účinnosti a správnej inštalácie je preto nevyhnutné pre akúkoľvek takeláž, architektonickú alebo námornú aplikáciu oceľového lana.

1. Typy oceľových koncoviek používaných v aplikáciách s drôteným lanom

Oceľové koncovky spadajú do niekoľkých odlišných kategórií, z ktorých každá je vhodná pre iné požiadavky na zaťaženie, spôsoby inštalácie a prostredia konečného použitia. Výber správneho typu priamo určuje mechanickú účinnosť spojenia.

(1) Swage (bez swage) terminály

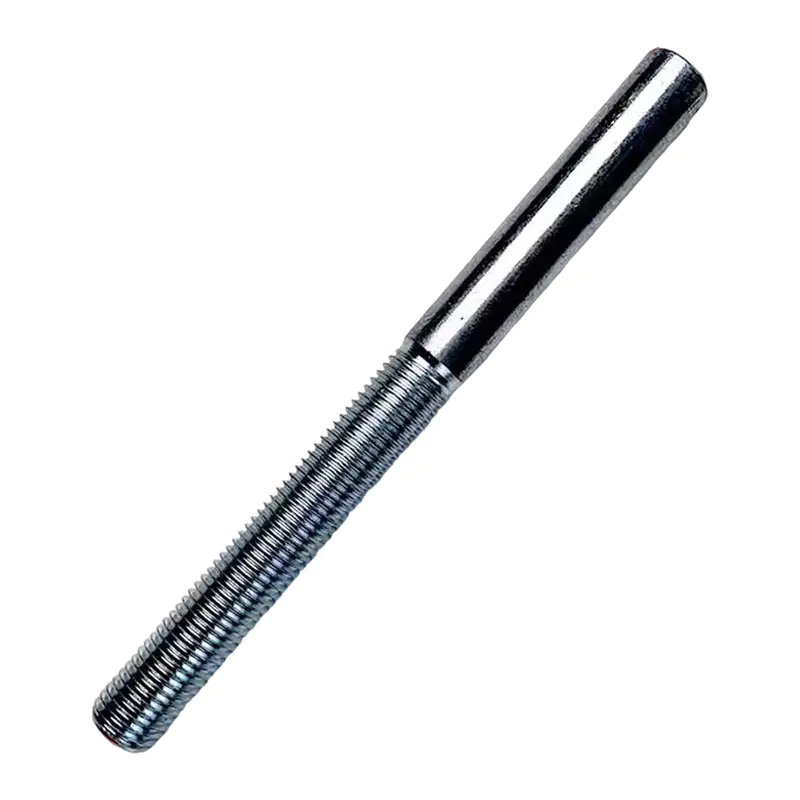

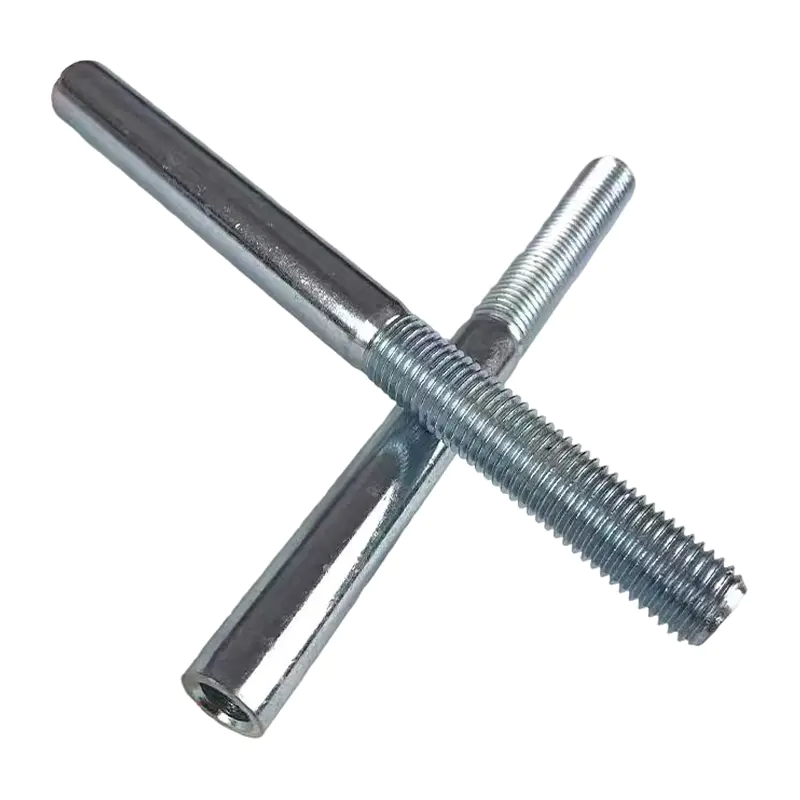

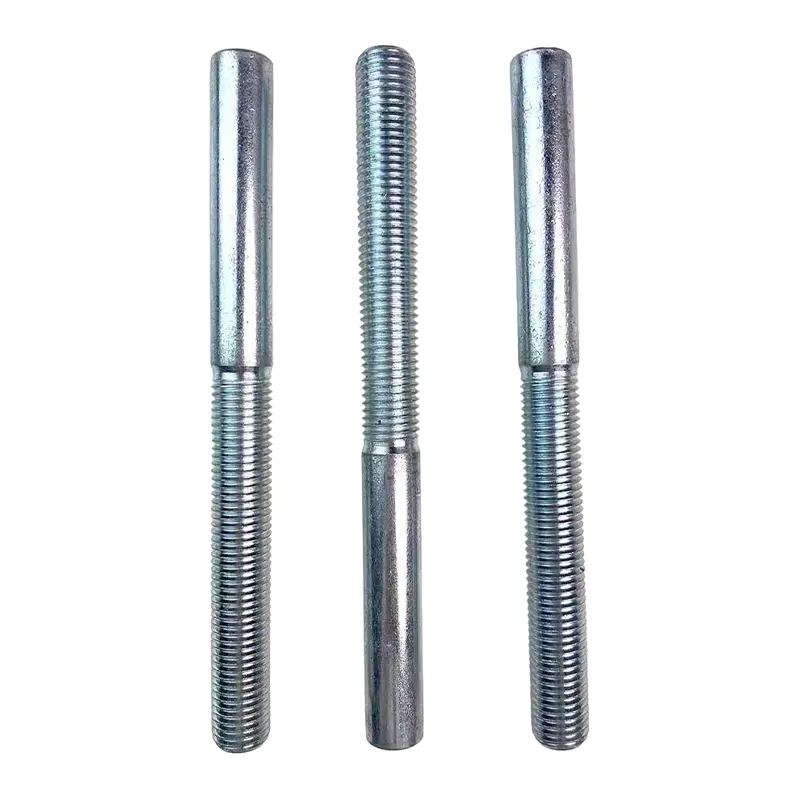

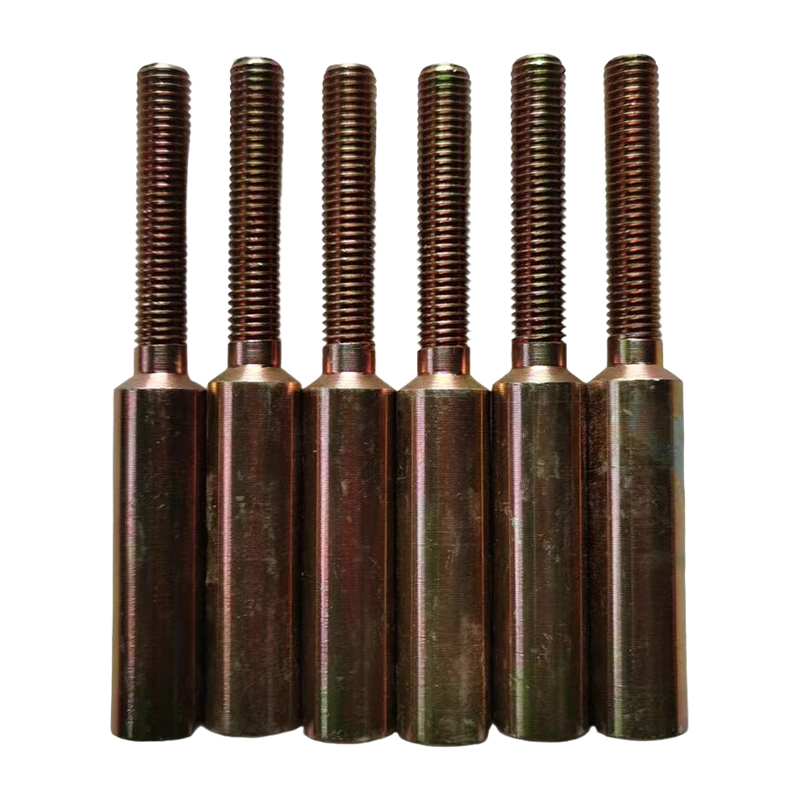

Kované koncovky sú za studena nalisované na koniec lana pomocou hydraulického lisu, čím sa vytvorí trvalé, vysoko účinné spojenie. Pri správnej aplikácii dosahujú 95 – 100 % minimálneho medzného zaťaženia oceľového lana (MBL) , vďaka čomu sú preferovanou voľbou pre konštrukčné, architektonické a zdvíhacie aplikácie. Bežné tvary karosérie zahŕňajú konce vidlice, oka, čapu a závitovej tyče.

(2) Zásuvky Spelter (živica alebo zinok).

Zásuvky Spelter sú zaliate koncovky, v ktorých sú otvorené konce drôtov vsadené do roztaveného zinku alebo epoxidovej živice vo vnútri kónického telesa zásuvky. Táto metóda poskytuje najvyššiu možnú účinnosť — až 100 % MBL — a je štandardom pre laná žeriavových kladkostrojov, banské kladkostroje a aplikácie mostných káblov, kde sa vyžaduje odpojiteľnosť a opätovné ukončenie v teréne.

(3) Spony na drôtené laná (typ U-skrutky)

Spony s U-skrutkami sú najprístupnejšou metódou terminálu, ale sú tiež najnáchylnejšie na nesprávne použitie. Pri správnom použití podľa ASME B30.26 dosahujú približne 80 % MBL . Bežná chyba – chyba „sedlo na slepej uličke“ – môže znížiť účinnosť až na minimum 60 % . Počet potrebných svoriek sa zvyšuje s priemerom lana: 20 mm lano vyžaduje minimum 4 klipy rozmiestnené v správnom intervale.

(4) Klinové zásuvky

Klinové nástrčky umožňujú rýchlu inštaláciu a výmenu na mieste bez špeciálnych nástrojov. Sú široko používané na stavebných žeriavoch a vlečných lanách. Ich typická účinnosť je 75–90 % MBL v závislosti od konštrukcie a vyžadujú zaistenie slepého konca, aby sa zabránilo náhodnému uvoľneniu pri prevrátení zaťaženia.

2. Materiály oceľových koncoviek a odolnosť proti korózii

Materiál tela koncovky musí zodpovedať prevádzkovému prostrediu. Tri najbežnejšie možnosti v profesionálnych zostavách oceľových lán sú:

• Uhlíková oceľ (pozinkovaná alebo žiarovo pozinkovaná) — štandard pre stavebníctvo, baníctvo a všeobecné zdvíhanie. Cenovo výhodné a dostupné v najširšom rozsahu veľkostí. Pozinkovaný náter poskytuje primeranú ochranu v miernom prostredí.
• Nehrdzavejúca oceľ (trieda 316) — povinné v námornom, potravinárskom, architektonickom a pobrežnom prostredí. Doručuje vynikajúca odolnosť proti jamkovej korózii a životnosť až 3× dlhšie ako galvanizovaná uhlíková oceľ v podmienkach soľného postreku.
• Vysokopevnostná legovaná oceľ — používa sa pri zdvíhaní ťažkých bremien a banských aplikáciách, kde sú prioritami kompaktnosť a maximálny pomer pevnosti k hmotnosti. Zvyčajne je k dispozícii v označeniach Grade 80 a Grade 100.

3. Výber terminálu podľa aplikácie – referenčná tabuľka

Rôzne priemyselné odvetvia kladú rôzne požiadavky na oceľové terminály. Nižšie uvedená tabuľka sumarizuje typické voľby terminálov podľa aplikácie, aby pomohla špecifikátorom a technikom vybavenia.

4. Trendy nosnej kapacity – ako výber terminálu ovplyvňuje pevnosť zostavy

Tabuľka nižšie ukazuje, ako sa mení efektívne zaťaženie pri pretrhnutí kompletnej zostavy oceľového lana s typom koncovky pre a Priemer 16 mm, lano 6×19 IWRC s MBL približne 15,0 ton . Terminál sa stáva limitujúcim komponentom vždy, keď jeho účinnosť klesne pod 100 %.

5. Často kladené otázky

Otázka 1: Aký je rozdiel medzi stlačeným terminálom a zásuvkou spelter a ktorý je silnejší?

Obidva dosahujú takmer identické úrovne účinnosti, keď sú správne aplikované – dosah spelterových zásuviek 100% MBL , zatiaľ čo natlačené koncovky dosahujú 95–100 % MBL . Kľúčovým rozdielom je inštalácia a opätovné použitie: kované koncovky sú trvalé, kompaktné a ideálne pre zostavy vyrobené v továrni, zatiaľ čo spelterové objímky je možné naliať a znovu naliať, vďaka čomu sú uprednostňované pre laná banských kladkostrojov a žeriavov, kde sa vyžaduje pravidelné opätovné zakončenie. Pre väčšinu účelov zdvíhania a vybavenia je prijateľný ktorýkoľvek typ, ak je zostava správne skonštruovaná a testovaná.

Q2: Ako určím, koľko svoriek na drôtené lano U-skrutiek je potrebných pre daný priemer lana?

Požadovaný počet U-svoriek sa zvyšuje s priemerom lana a je špecifikovaný v ASME B30.26 a tabuľkách momentov výrobcu. Ako všeobecný návod: laná až 10 mm vyžadujú 3 spony , vyžaduje sa 12–16 mm 4 klipy , vyžaduje sa 18–22 mm 5 klipov a laná nad 25 mm vyžadujú 6 alebo viac klipov . Spony musia byť vždy inštalované so sedlom na živom (nosnom) konci a U-skrutkou na mŕtvom konci – obrátenie znižuje účinnosť až o 25 % .

Q3: Kedy by sa mali použiť koncovky z nehrdzavejúcej ocele namiesto koncoviek z pozinkovanej ocele?

Terminály z nehrdzavejúcej ocele (triedy 316) by sa mali vždy špecifikovať, keď bude zostava vystavená slanej vode, atmosfére s obsahom chloridov alebo pobrežnému prostrediu s vysokou vlhkosťou – typické pre námorné vybavenie, plošiny na mori, kryty bazénov a pobrežné architektonické inštalácie. Pri testovaní soľným postrekom nevykazujú 316 koncovky z nehrdzavejúcej ocele žiadnu významnú koróziu 1 000 hodín oproti pozinkovanej oceli, ktorá môže vykazovať prenikanie červenej hrdze 500 hodín v agresívnom prostredí. Nerezové koncovky tiež eliminujú riziko galvanickej korózie, ktoré vzniká pri použití armatúr z uhlíkovej ocele s nerezovým drôteným lanom – kombinácia, ktorá urýchľuje koróziu menej ušľachtilého kovu na kontaktnom rozhraní.
