Čo je to hydraulický lis na drôtené lano GT-100 (rám C)?

The Hydraulický lis na drôtené laná GT-100 (rám C) je kompaktný hydraulický lis na oceľové laná skonštruovaný na nabíjanie oceľového lana s rozsahom priemerov 1 mm až 10 mm . Zapadá do rodiny lisovacích strojov C-frame, štýl rámu s malými rozmermi určený na rýchle a presné lisovanie koncoviek oceľových lán s malým priemerom a bežne sa používa v továrňach, ktoré vyrábajú popruhy na zdvíhanie ľahkých produktov, vrátane závesov s C-sponami a riešení na streľbu. Stroj využíva celkový dizajn rámu v štýle koša, ktorý udržuje jednotku kompaktnú pri zachovaní silnej prítlačnej sily a dobrej sústrednosti, čo podporuje hladký, jednotný povrch hotových popruhov. Pretože GT-100 sa spolieha na a systém prívodu hydraulického oleja s dvojitým tlakom čerpadla , piest sa môže medzi cyklami rýchlo pohybovať hore a dole, pričom stále poskytuje plynulý, kontrolovaný lisovací zdvih, ktorý podporuje efektívne časy cyklov a konzistentnú kvalitu lisovania.

Ako produktová kategória, a hydraulický lis na drôtené lano — označovaný aj ako a hydraulický lis na drôtené lano , lis na oceľové lano alebo lis na drôt – používa sa na trvalé spojenie kovovej objímky alebo objímky okolo jedného alebo viacerých prameňov drôteného lana, čím sa vytvorí pevné, nosné ukončenie konca. V rámci tejto kategórie model GT-100 zaberá segment C-rámu s malým priemerom, ktorý je vo všeobecnosti vhodný skôr pre ľahšie výrobné linky a špecializované pracoviská na montáž závesov než pre ťažké konštrukčné vybavenie. Táto príručka vás prevedie konštrukciou stroja, jeho fyzickým usporiadaním, typickým pokrytím priemeru drôtu, rozsahom jeho použitia, jeho hydraulickou architektúrou, jeho výkonnostnými charakteristikami, jeho úplnou technickou špecifikáciou a procesom dodania, aby ho výrobca, veľkoobchodník alebo majiteľ dielne, ktorý skúma hydraulický lis na oceľové lano, mohol posúdiť v kontexte.

Prehľad produktu a fotografia stroja

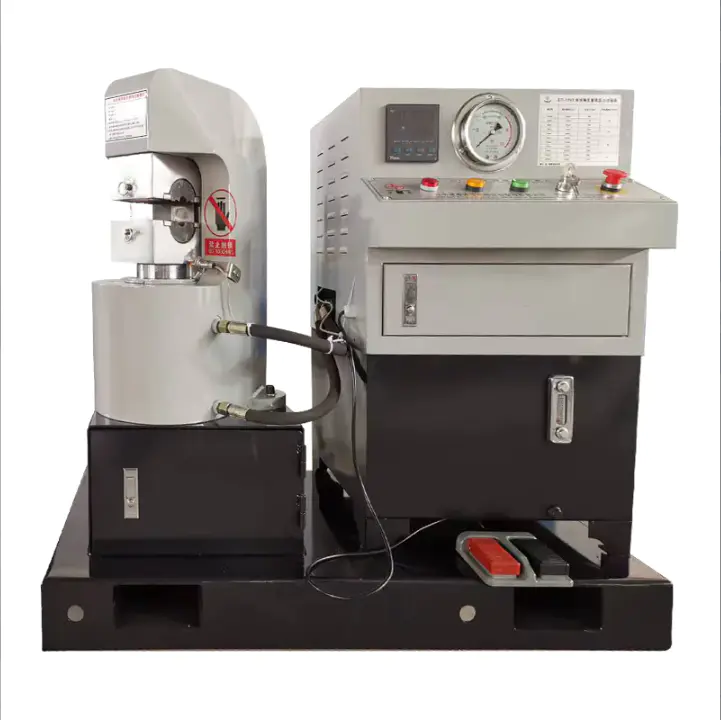

Nižšie uvedená fotografia zobrazuje skutočnú jednotku hydraulického lisu na oceľové lano GT-100 (rám C) tak, ako bola vyrobená. Na ľavej strane jednotky je zostava lisovacej hlavy a svorky formy, namontovaná nad valcovou nádržou na hydraulický olej a skriňou čerpadla. Na pravej strane je vyššia ovládacia skriňa, v ktorej sa nachádza digitálny časovač cyklov, hydraulický tlakomer, panel s ovládacími tlačidlami a vnútorná odkladacia zásuvka. Červený nožný pedál je umiestnený v prednej časti stroja pre aktiváciu hands-free cyklu a celá jednotka spočíva na vystuženej základnej lyžine so zabudovanými kanálmi na manipuláciu s vysokozdvižným vozíkom počas inštalácie alebo premiestňovania.

Toto fyzické usporiadanie odráža hlavný pracovný princíp stroja: hydraulický olej sa dodáva z nádrže cez systém dvojtlakového čerpadla do piestu a valca, ktorý poháňa lisovaciu hlavu dole na formu držiacu objímku oceľového lana, zatiaľ čo riadiaca skriňa riadi načasovanie, monitorovanie tlaku a bezpečnosť operátora počas každého cyklu.

Pochopenie dizajnu C-Frame a jeho výhod

Lisovací stroj C-rámu dostal svoj názov podľa otvoreného hrdla rámu v tvare písmena C, ktoré ponecháva jednu stranu pracovnej plochy otvorenú na nakladanie a vykladanie oceľového lana. To sa líši od úplne uzavretých dizajnov lisov so štyrmi stĺpmi, ktoré obklopujú pracovnú plochu zo všetkých strán. Lis na oceľové lano s C-rámom je najmenším štýlom zo širšej rodiny dizajnov lisovacích rámov používa sa na kovania oceľového lana a GT-100 je skonštruovaný špeciálne na lisovanie malých oceľových lán od 1 mm do 10 mm v rámci rodiny C-rámov.

Pretože telo rámu GT-100 je vyrobené z jedného bloku materiálu a nie zložené zo samostatných zváraných častí, dizajn podporuje štrukturálnu integritu a dlhú životnosť. Jednoblokové telo rámu zabraňuje zváraným švom, ktoré môžu pôsobiť ako namáhané body v niektorých konštrukciách zostaveného rámu, čo je zmysluplné hľadisko pre stroj, u ktorého sa očakáva, že bude počas rokov používania v továrni vykonávať opakované lisovacie cykly. Otvorené hrdlo v tvare C tiež umožňuje operátorovi rýchlo umiestniť oceľové lano a objímky, čo podporuje stabilný výkon na malej výrobnej linke.

• Kompaktné rozmery vhodné pre menšie dielne alebo špecializované stanice na montáž popruhov
• Otvorené hrdlo v tvare C pre rýchle bočné nakladanie a vykladanie oceľového lana a rukávov
• Jednoblokové rámové teleso skonštruované pre štrukturálnu integritu a dlhú životnosť
• Dobrá sústrednosť, ktorá podporuje hladký, rovnomerne tvarovaný lisovaný povrch
• Vystužená základná lyžina s kanálmi pre vysokozdvižný vozík pre jednoduchú inštaláciu a premiestnenie

Pre kupujúcich, ktorí prvýkrát porovnávajú hydraulický lis na oceľové lano, je štýl rámu často prvým konštrukčným rozhodnutím, pretože ovplyvňuje pôdorys, rýchlosť nakladania a praktický rozsah priemerov, ktorým môže stroj slúžiť. Kategória C-rámu a GT-100 v rámci nej je vo všeobecnosti zameraná skôr na výrobu s malým priemerom a vysokým počtom opakovaní než na výrobu štrukturálnych káblov s veľkým priemerom.

Kľúčové vlastnosti hydraulického lisu na drôtené lano GT-100

Hydraulický lis na oceľové lano GT-100 (rám C) je definovaný štyrmi základnými konštrukčnými charakteristikami, ktoré formujú jeho výkon na výrobnej ploche. Tieto charakteristiky spolu vysvetľujú, prečo je stroj umiestnený ako kompaktný, precízne orientovaný hydraulický lis na oceľové lano, a nie ako vysokotonážny lis.

1. Celkový dizajn koša: kompaktná konštrukcia s vysokou pevnosťou a dobrou sústrednosťou, ktorá vytvára lisované popruhy s hladkým povrchom.
2. Dizajn okrúhlej formy s automatickým polohovaním, čo uľahčuje výmenu medzi rôznymi formami pre rôzne priemery drôtu.
3. Automatické zostupovanie piestu po dokončení lisovacieho cyklu, čím sa redukujú kroky manuálneho resetovania medzi cyklami.
4. Časovo riadená prevádzka piestu, ktorá umožňuje dôsledne nastaviť a opakovať načasovanie lisovacieho cyklu.

Tabuľka: Segmenty rozsahu priemeru drôteného lana

Pochopenie toho, kde je kapacita priemeru drôtu stroja v rámci širšieho rozsahu veľkostí drôteného lana, pomáha kupujúcim prispôsobiť zariadenie ich výrobným potrebám. Drôtené lano používané vo všeobecnom priemysle bežne siaha od veľmi malých priemerov používaných v ľahkých remeselníckych a značiacich prácach až po veľké priemery používané pri zdvíhaní ťažkých bremien a námorných aplikáciách. Nižšie uvedená tabuľka uvádza pracovný rozsah hydraulického lisu na oceľové lano GT-100 oproti trom širším referenčným pásmam, takže segment s malým priemerom, ktorý obsluhuje, je ľahko viditeľný na prvý pohľad. Tieto pásy sú prezentované ako všeobecné referenčné kategórie a nie ako pevný priemyselný štandard, pretože presné medzné hodnoty priemeru sa môžu medzi regiónmi a aplikáciami líšiť. Vizuálna kontrola tohto sortimentu môže pomôcť kupujúcemu rýchlo potvrdiť, či GT-100 ako hydraulický lis na oceľové lano s C-rámom vyhovuje požiadavkám na priemer ich vlastnej výrobnej linky na viazanie alebo montáž.

Ako je znázornené v tabuľke, hydraulický lis na oceľové lano GT-100 (rám C) je skonštruovaný na lisovanie oceľového lana s priemerom 1 mm až 10 mm, čím sa pevne zaraďuje do segmentu s malým priemerom širšieho zobrazeného sortimentu. Toto rozpätie 1 mm až 10 mm pokrýva mnoho veľkostí drôtov používaných pre ľahké závesy, závesy s C-sponami a riešenia na streľbu brokov, čo je v súlade s tým, ako je stroj opísaný na použitie v továrni. Pás so stredným priemerom zobrazený vpravo, približne 10 mm až 20 mm, vo všeobecnosti vyžaduje väčšie lisovacie stroje s väčšou upínacou silou a inou súpravou foriem, ktoré sú mimo rámca kompaktného modelu GT-100 s C-rámom. Pás s veľkým priemerom, 20 mm a viac, je zvyčajne spojený s ťažšími zdvíhacími popruhmi a štrukturálnym vybavením, opäť mimo pracovného rozsahu tejto konkrétnej jednotky s malým C-rámom. Umiestnenie GT-100 na menší koniec stupnice je zámerné, pretože stroj uprednostňuje kompaktnosť, sústrednosť a hladké lisovanie pred surovou tonážou. Menší pracovný rozsah tiež umožňuje, aby dizajn okrúhlej formy a automatický polohovací systém zostali jednoduché, čo podporuje rýchlejšie zmeny formy pri prepínaní medzi rôznymi malými priemermi drôtu. Pre výrobcu alebo dielňu, ktorá primárne vyrába malé popruhy, viazacie prostriedky alebo bezpečnostné konce káblov, je zvyčajne postačujúce zostať v tomto rozsahu 1 mm až 10 mm a výber nadrozmerného lisu pre tento rozsah práce je vo všeobecnosti zbytočný. Na druhej strane, dielňa, ktorá pravidelne spracováva oceľové laná s priemerom nad 10 mm, by sa musela poobzerať po väčšom C-ráme alebo viacstĺpcovom lise ako po modeli GT-100. Tento druh grafu rozsahu je praktickým prvým filtrom pre kupujúcich, ktorí skúmajú hydraulický lis na oceľové lano, hydraulický lis na oceľové lano alebo lis na oceľové lano, pretože kompatibilita priemeru je zvyčajne prvou špecifikáciou na potvrdenie. Pretože tabuľka používa skôr všeobecné referenčné pásma než jedinú certifikovanú normu, kupujúcim sa odporúča, aby si pred dokončením výberu stroja potvrdili presné požiadavky na priemer podľa vlastného listu špecifikácie oceľového lana. Celkovo graf posilňuje priamu odpoveď uvedenú vyššie v tejto príručke: hydraulický lis na oceľové lano GT-100 (rám C) je určený skôr na lisovanie s malým priemerom ako na výrobu takeláže s veľkým priemerom.

Prehľad komponentov stroja

Na základe vyššie uvedenej fotografie produktu je nižšie uvedený diagram zjednodušeným schematickým prehľadom hydraulického lisu na drôtené lano GT-100, nakreslený na účely ilustrácie a nie v mierke. Označuje hlavné funkčné komponenty viditeľné na skutočnej jednotke, takže kupujúci, ktorí nie sú oboznámení s hydraulickým lisovacím zariadením, môžu pripojiť každú časť k jej úlohe v procese lisovania. Usporiadanie sa riadi rovnakým usporiadaním zľava doprava ako na fotografii: zostava lisovania a hydraulického pohonu vľavo a riadiaca skriňa vpravo.

1. Zostava kruhovej formy a lisovacej hlavy, kde je puzdro z drôteného lana umiestnené na kovania.
2. Hydraulický piest a stĺpik valca, ktorý počas každého cyklu poháňa prítlačnú silu smerom nadol.
3. Nádrž na hydraulický olej a kryt čerpadla, dodávajú olej cez systém dvojtlakového čerpadla.
4. Digitálny displej časovača cyklu a ovládača, ktorý sa používa na nastavenie a monitorovanie činnosti piestu riadeného časom.
5. Hydraulický manometer, ktorý umožňuje operátorovi monitorovať tlak v systéme počas prevádzky.
6. Ovládací panel s tlačidlami vrátane funkcií štart, stop a núdzové zastavenie pre bezpečnosť operátora.
7. Ovládanie nožným pedálom, umožňujúce aktiváciu lisovacieho cyklu bez použitia rúk.
8. Vystužená základná lyžina s kanálmi pre vysokozdvižný vozík na inštaláciu a premiestnenie.

Tento prehľad komponentov má pomôcť kupujúcim prepojiť vizuálne usporiadanie hydraulického lisu na oceľové lano GT-100 s funkčným popisom používaným vo zvyšku tejto príručky, najmä s časťou o hydraulickom systéme a konštrukčnom zložení, ktorá nasleduje.

Typické aplikácie pre hydraulický lis na drôtené laná

Hydraulický lis na oceľové lano GT-100 sa zvyčajne používa v továrňach, ktoré vyrábajú závesy na zdvíhanie ľahkých výrobkov. Rozsah lisovania od 1 mm do 10 mm sa prirodzene hodí do skupiny aplikácií, kde je drôtené lano tenké, objímky sú malé a výrobné série sa často opakujú a nie sú jednorazové. Pretože je stroj kompaktný a systém foriem podporuje rýchle zmeny, je vhodný pre dielne, ktoré potrebujú prepínať medzi niekoľkými malými priemermi drôtu v priebehu jednej zmeny.

Bežné použitia uvádzané pre túto triedu malých hydraulických lisov na oceľové lano s C-rámom zahŕňajú montáž závesov s C-sponami, riešenia na streľbu a všeobecné ľahké zdvíhacie popruhy. Okrem týchto menovaných príkladov sa lisy s malým priemerom tohto typu bežne používajú aj v zostavách na zavesenie značiek, ľahkých spojovacích armatúrach a vo všeobecných prácach na ukončovanie káblov v malom meradle, pretože tieto aplikácie sa zvyčajne spoliehajú na oceľové lano v rovnakom rozsahu malých priemerov, na ktorý je skonštruovaný GT-100.

Dielne, ktoré prevádzkujú zmiešanú výrobu malých priemerov, čo znamená niekoľko rôznych priemerov drôtu v pásme od 1 mm do 10 mm na tej istej zmene, zvyčajne najviac profitujú zo stroja s priamočiarym procesom výmeny formy, pretože prestoje medzi výmenami foriem môžu inak predstavovať väčší podiel na celkovom čase výroby ako samotný lisovací cyklus. Kupujúci, ktorí získavajú tento typ malého hydraulického lisu na oceľové lano s C-rámom na veľkoobchodnú distribúciu alebo vlastnú výrobu popruhov, by mali zvážiť vhodnosť aplikácie, rýchlosť výmeny formy a rozsah priemerov, a nie hodnotiť kapacitu priemeru samostatne.

Hydraulický systém a konštrukčné zloženie

Kovacie komponenty hydraulických strojov Xingtai, vrátane GT-100, sú kované z vysoko pevnej legovanej ocele, ktorá podporuje odolnosť pri opakovanom lisovaní. Telo stroja je vyrobené z jedného bloku materiálu, ktorý podporuje štrukturálnu integritu a dlhú životnosť. Hydraulický systém využíva a dvojtlakové čerpadlo prívod oleja , ktorý umožňuje rýchly pohyb piestu nahor a nadol a zároveň umožňuje hladký proces lisovania, čo je kombinácia, ktorá má zlepšiť kvalitu lisovania a efektivitu výroby.

Schéma: Konštrukčné zloženie jadra hydraulického lisu s C-rámom

Hydraulický lis na oceľové lano nie je jedinou časťou, ale zostavou niekoľkých hlavných podsystémov, ktoré spolupracujú počas každého lisovacieho cyklu. Pochopenie toho, ako sa vo všeobecnosti skladá stroj s rámom C, ako je GT-100, môže kupujúcim pomôcť zhodnotiť kvalitu konštrukcie, očakávanú životnosť a potreby údržby. Donutový graf nižšie rozdeľuje typický lis na lisovanie oceľových lán s C-rámom na štyri všeobecné konštrukčné oblasti: telo rámu, hydraulický systém, zostava piestu a formy a riadiaci a bezpečnostný systém. Tieto proporcie sú prezentované skôr ako ilustratívny prehľad typického malého hydraulického lisu, než ako presný rozpis materiálu pre každú jednotlivú jednotku. Preskúmanie tohto zloženia pomáha vysvetliť, prečo telo rámu a hydraulický systém vo všeobecnosti tvoria najväčší podiel na celkovej štruktúre a funkcii stroja.

Teleso rámu predstavuje najväčší podiel v tabuľke, pretože je vyrobené z jedného bloku materiálu, čo je kľúčové pre konštrukčnú integritu stroja a dlhú životnosť. Jednoblokové teleso rámu sa vyhýba zváraným spojom, ktoré sa vyskytujú v niektorých konštrukciách zostaveného rámu, čo môže znížiť miesta potenciálnej koncentrácie napätia počas opakovaných lisovacích cyklov. Hydraulický systém zaberá druhý najväčší podiel, čo odráža jeho úlohu pri vytváraní a riadení prítlačnej sily aplikovanej na každú objímku oceľového lana. Na GT-100 je tento hydraulický systém postavený na prívode oleja do dvojtlakového čerpadla, ktorý umožňuje piestu rýchlo sa pohybovať hore a dole počas beztlakového zdvihu, pričom stále pôsobí hladkou, kontrolovanou silou počas skutočného kľukového zdvihu, a je viditeľný na fotografii produktu ako valcová nádrž a puzdro čerpadla pod lisovacou hlavou. Tento dvojtlakový prístup je praktický spôsob, ako vyvážiť rýchlosť cyklu s kvalitou lisovania, pretože jediné čerpadlo s pevným tlakom by bolo vo všeobecnosti buď príliš pomalé, alebo príliš agresívne pri celom zdvihu. Zostava piestu a formy, znázornená ako tretí segment, je miestom, kde sa nachádza dizajn okrúhlej formy a automatický polohovací systém, ktorý umožňuje operátorom meniť formy pre rôzne priemery drôtu v rozsahu od 1 mm do 10 mm. Pretože piest je navrhnutý tak, aby sa po ukončení lisovacieho cyklu automaticky pohyboval nadol, a pretože pohyb piestu možno ovládať časom prostredníctvom digitálneho časovača na ovládacom paneli, tento segment tiež odráža základné automatizačné funkcie stroja. Riadiaci a bezpečnostný systém, najmenší segment v tabuľke, stále zohráva dôležitú úlohu pri riadení časovania, pohybu piestu, monitorovania tlaku a bezpečnosti operátora pomocou tlačidiel, manometra a nožného pedálu zobrazených na ovládacej skrini. Tieto štyri segmenty spolu vysvetľujú, ako môže kompaktný hydraulický lis na oceľové lano s C-rámom zostať malým pôdorysom, pričom stále poskytuje konzistentné, opakovateľné výsledky kovania. Tento štrukturálny prehľad je tiež užitočný kontext pre každého, kto porovnáva hydraulický lis na oceľové lano, hydraulický lis na oceľové lano alebo lis na oceľové lano z hľadiska výroby alebo údržby, pretože každý podsystém má iný očakávaný model opotrebovania a servisné požiadavky. Vo všeobecnosti si telo rámu a riadiaca skriňa vyžadujú po správnej inštalácii najmenej častú pozornosť, zatiaľ čo tesnenia a vysokotlakové potrubie v rámci hydraulického systému sú komponenty, ktoré si s najväčšou pravdepodobnosťou vyžadujú pravidelnú kontrolu alebo výmenu v priebehu času.

Prehľad výkonu: Čo prinášajú funkcie dizajnu

Okrem kapacity surového priemeru ovplyvňuje výkon malého hydraulického lisu na oceľové lano pri každodennej výrobe niekoľko výkonnostných charakteristík riadených dizajnom. Tieto charakteristiky sú formované priamo výberom fyzického dizajnu stroja a nie všeobecnými marketingovými tvrdeniami.

Tabuľka: Prehľad výkonnostných charakteristík

Okrem kapacity surového priemeru ovplyvňuje výkon malého hydraulického lisu na oceľové lano pri každodennej výrobe niekoľko výkonnostných charakteristík riadených dizajnom. Tieto charakteristiky sú formované priamo výberom fyzického dizajnu stroja a nie abstraktnými marketingovými tvrdeniami. Radarová tabuľka nižšie mapuje šesť charakteristík hydraulického lisu na drôtené lano GT-100, ktoré sú priamo spojené s jeho zdokumentovanými konštrukčnými prvkami a viditeľným rozložením ovládacích prvkov. Každá os je hodnotená na jednoduchej päťbodovej popisnej škále na základe toho, ako je opísaná zodpovedajúca konštrukčná funkcia, a nie na laboratórnom testovaní treťou stranou. Zobrazenie všetkých šiestich charakteristík spolu na jednom grafe uľahčuje zobrazenie celkového profilu výkonu, ktorý má dizajn rámu C poskytnúť.

Presnosť sústrednosti je v tabuľke vysoko hodnotená, pretože celkový dizajn koša GT-100 je špecificky opísaný ako poskytujúci dobrú sústrednosť, ktorá podporuje rovnomerne tvarované okrúhle profily rukávov. Kvalita povrchovej úpravy je hodnotená podobne vysoko, pretože rovnaký dizajn koša je spojený s lisovanými popruhmi, ktoré majú skôr hladký povrch než nerovný alebo zjazvený povrch. Pohodlie pri výmene formy je hodnotené na vrchole stupnice, pretože dizajn okrúhlej formy zahŕňa automatické polohovanie, ktoré má operátorovi zjednodušiť prepínanie medzi rôznymi veľkosťami foriem. Úroveň automatizácie je hodnotená o niečo nižšie ako najvyššie skóre, čo odráža praktickú strednú cestu: piest sa po dokončení lisovania automaticky posunie nadol a možno ho ovládať časom prostredníctvom digitálneho časovača, ale stroj je stále strojom riadený lis v tvare písmena C s ručným pedálom a nie úplne bezobslužná výrobná linka. Konštrukčná kompaktnosť je hodnotená vysoko, v súlade s tým, že GT-100 je súčasťou najmenšieho štýlu v zostave C-rámov, vďaka čomu je vhodný pre menšie dielne. Pevnosť konštrukcie je tiež hodnotená blízko vrcholu stupnice, podporovaná jednoblokovým rámom a kovanými komponentmi z vysokopevnostnej legovanej ocele používanými v stavebníctve. Celkovo v grafe je znázornený výkonnostný profil zameraný na presnosť, kvalitu povrchu a pohodlie pri výmene formy, čo zodpovedá zamýšľanej úlohe stroja pri výrobe závesov a tvaroviek s malým priemerom, a nie pri vysokovýkonnej takeláži. Tento druh profilu je vo všeobecnosti relevantnejší pre kupujúcich, ktorí sa zameriavajú na priemery drôtov od 1 mm do 10 mm, než pre kupujúcich, ktorí spracúvajú kábel s veľkým priemerom, kde by pri hodnotení mala väčšiu váhu surová tonáž a sila cyklu. Vzhľadom na to, že každé hodnotenie sa odvíja od konkrétneho zdokumentovaného konštrukčného prvku, graf je určený skôr ako transparentné zhrnutie než ako nezávislé certifikované skóre benchmarku. Kupujúci, ktorí hodnotia hydraulický lis na oceľové lano, hydraulický lis na oceľové lano alebo lis na oceľové lano pre prácu s malým priemerom, môžu použiť podobný rámec na porovnanie sústrednosti, povrchovej úpravy, pohodlia pri výmene formy, automatizácie, kompaktnosti a pevnosti v rôznych variantoch stroja.

Technické špecifikácie

Nižšie uvedená tabuľka sumarizuje hlavné body špecifikácie hydraulického lisu na oceľové lano GT-100 (rám C), založené priamo na popise produktu výrobcu, a je určená ako rýchla referencia pre kupujúcich, ktorí porovnávajú tento model s iným zariadením v kategórii hydraulických lisov na oceľové lano.

Dodanie, balenie a dodacia lehota

Po potvrdení objednávky na hydraulický lis na oceľové lano GT-100 je jednotka zabalená pomocou zmršťovacej fólie a železnej krabice, pričom tesnenia a vysokotlaková hadica sú súčasťou štandardného príslušenstva. Typický čas na prípravu výroby a expedície je 10 až 30 dní , v závislosti od objemu objednávky a konfigurácie.

Graf: Typická časová os výroby a dodania

Načasovanie dodávky je často jednou z najpraktickejších otázok, ktoré má kupujúci po potvrdení špecifikácie stroja. Dodacia lehota pre hydraulický lis na oceľové lano vo všeobecnosti závisí od plánovania výroby, objemu objednávky a požiadaviek na exportné balenie. Tabuľka nižšie predstavuje všeobecnú referenčnú časovú os, ktorá ukazuje, ako môže byť typický 10 až 30-dňový dodací čas rozdelený medzi fázy výroby, testovania, balenia a prípravy na expedíciu. Táto časová os je ilustratívna a jej cieľom je pomôcť kupujúcim porozumieť všeobecnému toku aktivít za uvedeným dodacím časom, a nie sľubovať presný harmonogram pre akúkoľvek konkrétnu objednávku. Skutočné načasovanie pre každú individuálnu objednávku sa môže líšiť v závislosti od faktorov, ako je veľkosť objednávky, konfigurácia formy a aktuálny plán výroby.

V zobrazenej referenčnej časovej osi je najväčšia časť 10- až 30-dňového okna pridelená výrobe a montáži, čo odráža čas potrebný na opracovanie, kovanie a montáž karosérie rámu, hydraulického systému a zostavy piestu a formy. Pretože kovacie komponenty GT-100 sú kované z vysoko pevnej legovanej ocele a telo rámu je vyrobené z jedného bloku materiálu, táto fáza zvyčajne vyžaduje viac času ako konečné kroky balenia. Po výrobe a montáži nasleduje testovanie kvality, ktoré umožňuje skontrolovať hydraulický systém dvojtlakového čerpadla, presnosť tlakomeru a automatický pohyb piestu pred schválením jednotky na odoslanie. Balenie prichádza ako ďalšie v referenčnom časovom pláne, počas ktorého sa stroj pripravuje pomocou zmršťovacej fólie a železnej krabice spolu s príslušenstvom, ako sú tesnenia a vysokotlaková trubica. Príprava na odoslanie je zobrazená posledná fáza, ktorá zahŕňa dokumentáciu, nakladanie a koordináciu so spôsobom dopravy vhodným pre krajinu určenia. Pretože stroje Xingtai Hydraulic sa vyvážajú do mnohých krajín vrátane Spojeného kráľovstva, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany a Poľska, príprava prepravy sa môže do istej miery líšiť v závislosti od miesta určenia a požiadaviek na dokumentáciu. Kupujúci, ktorí si objednávajú viacero jednotiek alebo prispôsobené konfigurácie foriem, by vo všeobecnosti mali očakávať načasovanie bližšie k hornému koncu 10 až 30-dňového okna uvedeného v grafe. Kupujúci, ktorí si objednávajú jeden stroj so štandardnou konfiguráciou, môžu zaznamenať načasovanie bližšie k dolnej časti toho istého okna, aj keď sa to stále môže líšiť v závislosti od aktuálneho výrobného zaťaženia. Tento druh rozpisu od výroby k odoslaniu je užitočný na účely plánovania, najmä pre kupujúcich, ktorí koordinujú dodávku strojov so širším plánom inštalácie projektu alebo výrobnej linky. Pretože balenie priamo ovplyvňuje, ako dobre stroj prežije medzinárodnú prepravu, použitie zmršťovacej fólie v kombinácii s pevnou železnou krabicou má pomôcť chrániť konštrukciu C-rámu a hydraulické komponenty, vrátane riadiacej skrine a tlakomeru, počas prepravy. Celkovo má referenčný časový plán poskytnúť kupujúcim realistické všeobecné očakávania o tom, ako je 10 až 30-dňový dodací čas zvyčajne štruktúrovaný, od počiatočnej výroby až po konečnú prípravu prepravy.

O Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. bola založená v r 1992 a nachádza sa v meste Taizhou, provincia Jiangsu, Čína. Ako výrobca hydraulických lisov na oceľové lano sa spoločnosť špecializuje na výrobu hydraulických lisov na oceľové lano, strojov na žíhanie a zužovanie oceľových lán, hliníkových objímok a zdvíhacích svoriek. Xingtai Hydraulic je vybavená pokročilými výrobnými zariadeniami, silnými technickými možnosťami, spoľahlivým testovacím zariadením a komplexným systémom riadenia kvality, ktorý podporuje konzistentný výkon v rámci celého radu hydraulických lisov na oceľové laná a nástrojov na lisovanie oceľových lán, vrátane modelu GT-100, ktorý je uvedený v tejto príručke.

Kovanie komponentov hydraulických strojov Xingtai je kované z vysoko pevnej legovanej ocele. Telo stroja je vyrobené z jedného bloku materiálu, ktorý podporuje štrukturálnu integritu a dlhú životnosť. Hydraulické systémy používané v celom sortimente lisovacích strojov spoločnosti využívajú systém prívodu oleja s dvojitým tlakom čerpadla, ktorý umožňuje rýchly pohyb piestu nahor a nadol pri zachovaní hladkého procesu lisovania, čo je dizajn určený na zlepšenie kvality lisovania a efektívnosti výroby.

Hydraulické stroje Xingtai boli vyvezené do mnohých krajín vrátane Spojeného kráľovstva, Austrálie, Holandska, Lotyšska, Malajzie, Thajska, Indie, Ruska, Botswany, Poľska a ďalších, vďaka čomu je spoločnosť etablovaným dodávateľom hydraulických lisov na oceľové lano na medzinárodných trhoch. Vedená filozofiou zameranou na kvalitu, konkurencieschopnosť a trvalý záväzok, spoločnosť pracuje tak, aby vyhovovala potrebám zákazníkov a poskytovala spoľahlivé služby existujúcim aj novým klientom, či už získavajú jeden malý lis s C-rámom alebo koordinujú väčšiu veľkoobchodnú objednávku viacerých modelov hydraulických lisov.

Ako si vybrať hydraulický lis na drôtené laná pre prácu s malým priemerom

Výber správneho hydraulického lisu na oceľové laná pre prácu s oceľovým lanom s malým priemerom vo všeobecnosti spočíva v zosúladení konštrukčného dizajnu a ovládacích prvkov stroja s konkrétnym príslušenstvom, ktoré dielňa plánuje vyrábať. Nižšie uvedený zoznam načrtáva hlavné body, ktoré stojí za to preskúmať pred konečným rozhodnutím medzi kompaktným strojom s C-rámom a väčšou alternatívou.

1. Potvrďte rozsah priemerov oceľového lana požadovaný pre súčasnú a očakávanú budúcu produkciu a skontrolujte ho v porovnaní s uvedenou kapacitou stroja, ako je rozsah 1 mm až 10 mm GT-100.
2. Zvážte typ rámu: kompaktný stroj s C-rámom vo všeobecnosti vyhovuje menším dielňam a ľahšej výrobe s vysokým počtom opakovaní, zatiaľ čo väčšie štýly rámu vyhovujú náročnejším prácam.
3. Skontrolujte systém foriem, vrátane toho, či je polohovanie formy automatické a ako rýchlo je možné formy zamieňať medzi rôznymi priemermi drôtov.
4. Skontrolujte dizajn hydraulického systému, pretože nastavenie dvojtlakového čerpadla môže podporovať rýchle časy cyklov a hladkú, kontrolovanú lisovaciu silu.
5. Vyhodnoťte ovládacie prvky operátora vrátane tlakomeru, digitálneho časovača, ovládacích tlačidiel a nožného pedálu, pretože tieto určujú každodennú použiteľnosť a bezpečnosť.
6. Potvrďte podrobnosti o balení a dodávke u dodávateľa hydraulického lisu na oceľové lano, vrátane príslušenstva a očakávaného času na výrobu a odoslanie.

Pre kupujúcich zameraných špecificky na zostavu popruhov s malým priemerom, závesy s C-sponami alebo riešenia streľby je kompaktný hydraulický lis na oceľové lano s rámom C, ako je GT-100, vo všeobecnosti rozumným východiskovým bodom na hodnotenie, pretože jeho rozsah priemerov, systém foriem a hydraulický dizajn sú orientované na tento segment výrobnej práce.

Pokračujúce plánovanie údržby sa tiež oplatí začleniť do počiatočného rozhodnutia o kúpe, a nie považovať ho za dodatočný nápad. Ako je uvedené v prehľade konštrukčného zloženia vyššie v tejto príručke, hydraulické tesnenia a vysokotlakové potrubie majú tendenciu byť komponentmi, ktoré si s najväčšou pravdepodobnosťou vyžadujú pravidelnú kontrolu alebo výmenu, čo je jeden z dôvodov, prečo sú náhradné tesnenia a vysokotlaková trubica zvyčajne súčasťou štandardného príslušenstva nového stroja. Zavedenie jednoduchej rutiny na kontrolu hladiny oleja, stavu tesnenia a opotrebovania formy môže pomôcť hydraulickému lisu na oceľové lano udržiavať konzistentnú sústrednosť a povrchovú úpravu počas predĺženej životnosti.

Často kladené otázky

Q1: Aký rozsah priemeru oceľového lana dokáže spracovať hydraulický lis na oceľové lano GT-100?

A1: GT-100 je navrhnutý tak, aby lisoval malé oceľové laná s priemerom od 1 mm do 10 mm, vďaka čomu je vhodný pre ľahké závesy a malé koncovky.

Otázka 2: Aký typ rámu používa GT-100 a prečo na tom záleží?

Odpoveď 2: GT-100 používa C-rám, dizajn s otvoreným hrdlom s telom z jedného bloku, ktorý podporuje kompaktný pôdorys, rýchle nakladanie a vykladanie a dlhodobú štrukturálnu integritu.

Q3: Aké ovládacie prvky operátora obsahuje hydraulický lis na oceľové lano GT-100?

A3: Stroj obsahuje digitálny časovač cyklu, hydraulický tlakomer, ovládací panel s funkciami štart, stop a núdzové zastavenie a nožný pedál na aktiváciu cyklu.

Q4: Ako funguje výmena formy na tomto hydraulickom lise s drôteným lanom?

Odpoveď 4: GT-100 používa dizajn okrúhlej formy s automatickým polohovaním, ktoré má operátorovi zjednodušiť prepínanie medzi rôznymi veľkosťami foriem.

Q5: Aké príslušenstvo a balenie je súčasťou dodávky?

A5: Štandardné balenie obsahuje zmršťovaciu fóliu a železnú krabicu s tesneniami a vysokotlakovou trubicou, ktoré sú súčasťou príslušenstva.

Q6: Aký je typický dodací čas na výrobu a prepravu?

A6: Typická dodacia lehota je 10 až 30 dní v závislosti od objemu objednávky a konfigurácie.
