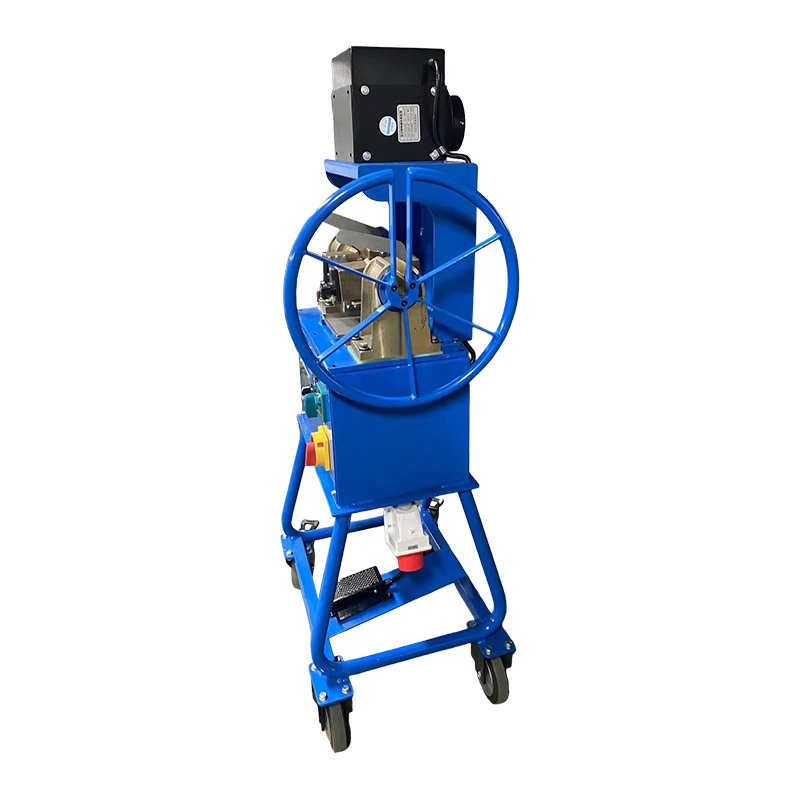

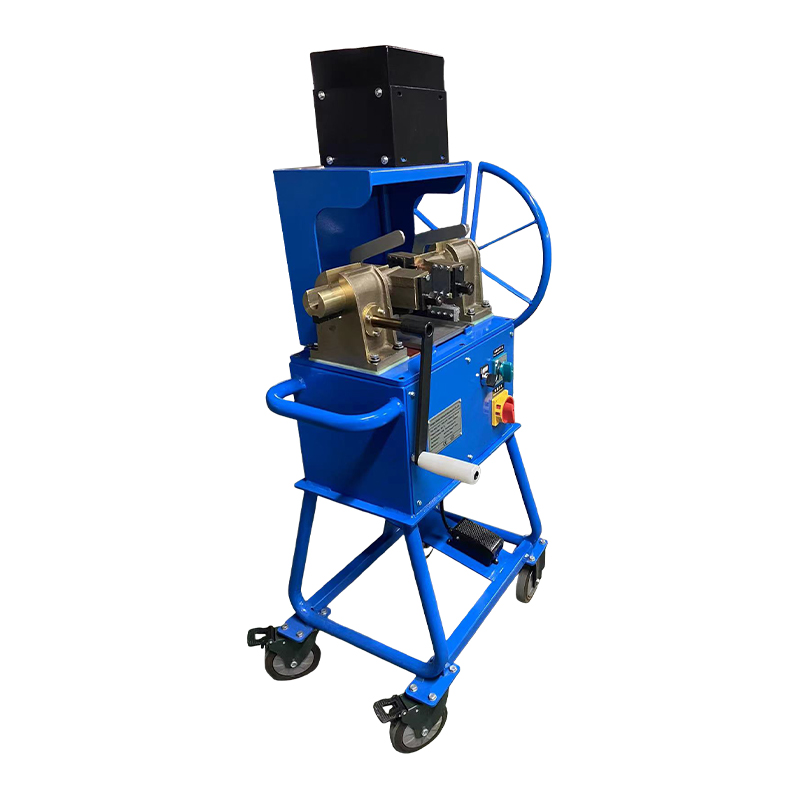

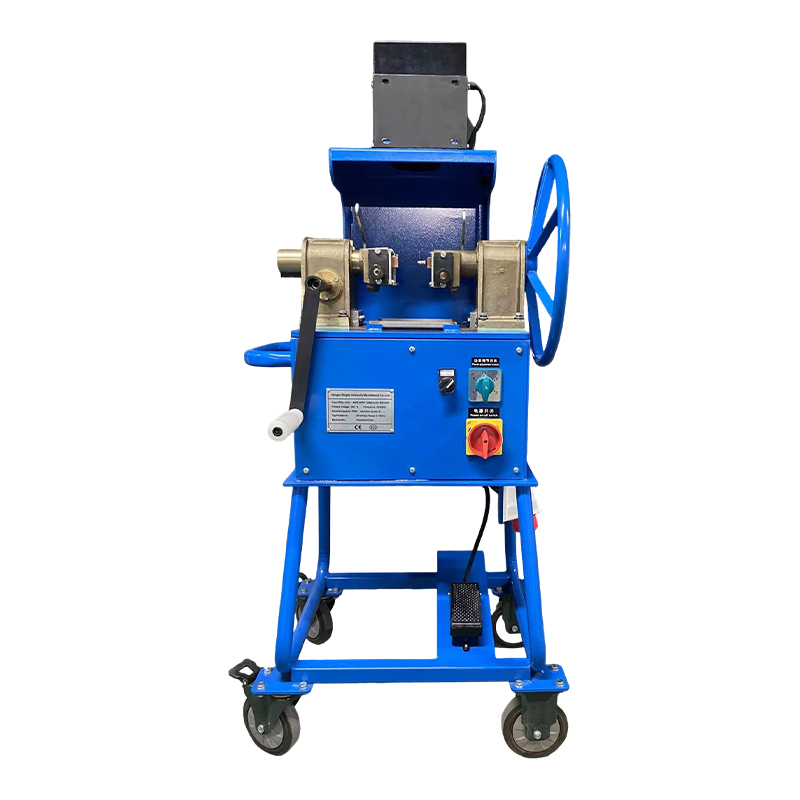

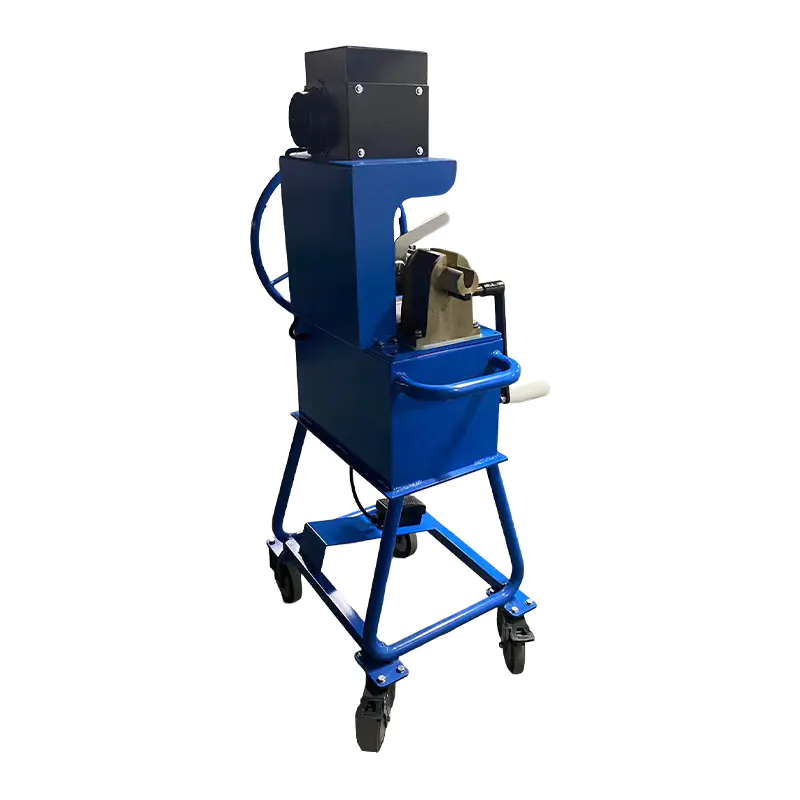

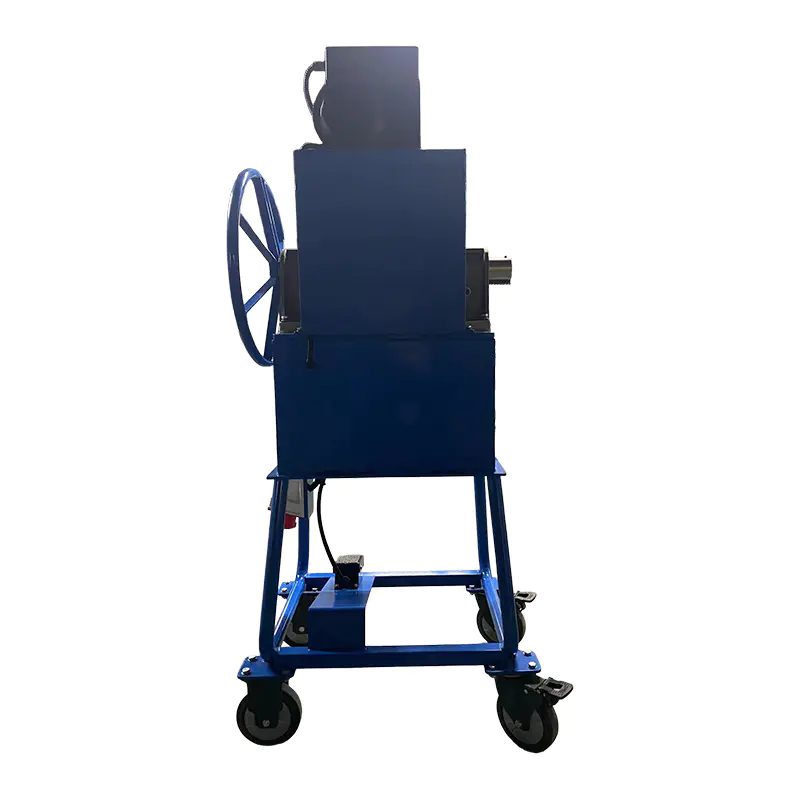

Stroj na žíhanie oceľových lán RDQ-1010

1. Prečo je žíhanie dôležité v Drôtené lano Spracováva sa? – Hutnícka nadácia

Žíhanie je kritickým procesom tepelného spracovania pri výrobe oceľových lán uvoľňuje vnútorné zvyškové napätia, obnovuje ťažnosť a zjemňuje mikroštruktúru oceľového drôtu po ťahaní za studena. Bez správneho žíhania si drôt ťahaný za studena zachováva vysoké zvyškové napätia (až 700 MPa ), čo vedie k 30-60% zníženie únavovej životnosti zvýšená náchylnosť na korózne praskanie a predčasné pretrhnutie vlákna pri cyklickom zaťažovaní.

Proces žíhania zahŕňa zahrievanie drôtu na kontrolovanú teplotu (zvyčajne 200 až 680 °C v závislosti od triedy ocele a požadovaného výsledku), udržiavanie počas určitého času namáčania a potom chladenie kontrolovanou rýchlosťou. Toto transformuje mechanicky spevnenú krehkú mikroštruktúru na a bez napätia, tvárny stav pri zachovaní vysokej pevnosti v ťahu potrebnej na zdvíhanie a kotvenie. Moderné kontinuálne žíhacie linky dosahujú rýchlosti linky 50–300 m/min s rovnomernosťou teploty ± 5 °C .

2. Kľúčová výhoda č. 1: Zníženie zvyškového stresu a predĺženie života pri únave

Ťahanie za studena akumuluje dislokácie v kryštálovej mriežke ocele, čím sa vytvárajú vnútorné ťahové napätia, ktoré urýchľujú iniciáciu trhlín. Žíhanie znižuje tieto napätia o 80 – 90 % , priamo zlepšuje výkonnosť pri únave. Nižšie uvedená tabuľka porovnáva úrovne zvyškového napätia v rôznych podmienkach spracovania.

Toto zníženie napätia sa premieta do merateľného výkonu: správne vyžíhaný lanový drôt vykazuje a 40–55 % zlepšenie životnosti pri ohybe kladky a a 25–35 % zvýšenie torznej ťažnosti v porovnaní s nežíhaným drôtom.

3. Kľúčová výhoda č. 2: Dramatické zlepšenie života pri únave pri cyklickom zaťažení

Laboratórne únavové testy na drôte akosti 1770 MPa (priemer 10 mm, 30 % medzného zaťaženia cyklicky) demonštrujú kritický význam výberu teploty žíhania. Optimálne teplotné okno 500 až 650 °C prináša najväčší benefit pri únave.

Pre banské zdvíhacie laná a žeriavové aplikácie podliehajúce miliónom zaťažovacích cyklov sa táto únavová výhoda premieta do 2-3x dlhšia životnosť a výrazne znížená frekvencia výmeny.

4. Kľúčová výhoda č. 3: Obnovená ťažnosť a torzná húževnatosť

Ťahanie za studena znižuje predĺženie drôtu pri pretrhnutí 10–12 % (žíhaný stav) až 3–4 % (úplne vytiahnutý) . Žíhanie obnovuje ťažnosť, čo umožňuje drôtu odolávať ohybu, krúteniu a rázovému zaťaženiu bez zlomenia. Nižšie uvedená tabuľka porovnáva torznú ťažnosť v podmienkach spracovania.

Závesný most hlavný kábel kábla vyžaduje minimálne 16 torzných závitov bez lomu – požiadavka, ktorá v podstate nariaďuje riadené žíhanie ťahaného drôtu pred splietaním.

5. Požiadavky na žíhanie podľa typu produktu drôteného lana

Rôzne aplikácie oceľových lán vyžadujú špecifické úpravy žíhania. V tabuľke nižšie sú zhrnuté odporúčané teplotné rozsahy a kľúčové výhody pre každú kategóriu produktov.

Pre kritické aplikácie, ako sú hlavné káble visutého mosta a laná banských výťahov, je vhodné žíhanie povinné podľa ASTM A1023 a EN 12385 štandardy.

6. Často kladené otázky o žíhaní drôtených lán

Q1: Aký je rozdiel medzi uvoľnením napätia a úplným žíhaním pre drôtené lano?
A1: Odbúravanie stresu (200–450 °C) znižuje zvyškové napätie bez výraznej zmeny štruktúry zŕn alebo pevnosti v ťahu – ideálne pre hotový lanový drôt. Úplné žíhanie (480 – 680 °C) spôsobuje rekryštalizáciu, čím vzniká mäkší, ťažnejší drôt pre medziťahy, ale znižuje pevnosť o 15 – 25 %.

Q2: Môže byť drôtené lano nadmerne žíhané? Aké sú dôsledky?
A2: Áno. Prekročenie 700°C u ocele s vysokým obsahom uhlíka spôsobuje rast zŕn a čiastočnú austenitizáciu, čo vedie k a prudký pokles únavovej životnosti (pozri obr. 2) a potenciálna tvorba martenzitu počas chladnutia – katastrofálne krehká mikroštruktúra. Príliš vyžíhaný drôt môže stratiť až 40% pevnosti v ťahu .

Q3: Aká atmosféra je potrebná počas žíhania, aby sa zabránilo oxidácii?
A3: Pre drôt z uhlíkovej ocele, a 95 % N₂ / 5 % H2 (atmosféra HNX) s rosným bodom pod -20°C zabraňuje tvorbe vodného kameňa. Pre nehrdzavejúcu oceľ vyžaduje lesklé žíhanie atmosféru bohatú na vodík s rosným bodom ≤ -40 °C na udržanie pasívnej vrstvy oxidu chrómu.

Q4: Ako sa overuje kvalita žíhania vo výrobe?
A4: Kontrola kvality zahŕňa skúška ťahom (zachovať 90–95 % cieľovej pevnosti) , torzná skúška (minimálne 16–32 otáčok) , reverzné ohybové skúšky a meranie zvyškového napätia pomocou XRD (cieľ <150 MPa). Skúmanie mikroštruktúry pri 200–1000-násobnom zväčšení potvrdzuje rekryštalizáciu a absenciu nežiaducich fáz.
